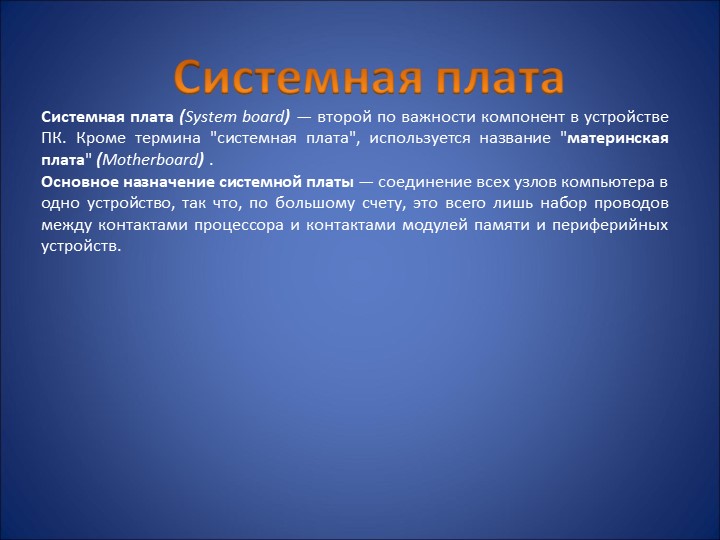

Системная плата
Системная плата (System board) — второй по важности компонент в устройстве ПК. Кроме термина "системная плата", используется название "материнская плата" (Motherboard) .
Основное назначение системной платы — соединение всех узлов компьютера в одно устройство, так что, по большому счету, это всего лишь набор проводов между контактами процессора и контактами модулей памяти и периферийных устройств.

Конструктивно системная плата ПК выполняется в виде многослойной текстоли-товой печатной платы. Количество слоев может достигать 12, но чаще всего используют 8 (если не считать краски и лака). Между каждым слоем располагаются печатные проводники, выполненные из металлической фольги (может использо-ваться метод осаждения или напыления), которые соединяют контактные выводы микросхем, резисторов, конденсаторов и разъемов между собой. Ниже показан разрез системной платы производства компании Gigabyte, которая предложила увеличить толщину медных слоев для питания и заземления до 70 мкм.
.

Между процессором, модулями оперативной памяти и внешними устройствами расположен чипсет (chipset)— набор микросхем, которые выполняют служебные функции по распределению сигналов между всеми блоками.
Существуют два основных стандарта на системные платы — AT и АТХ. Первый — форм-фактор AT— это плата для компьютера с морально устаревшим процессором. Второй — форм-фактор АТХ— это стандарт, в соответствии с которым разрабатываются новые компьютеры. Усовершенствованный - ВТХ.
.
Быстродействие различных компонентов ПК (процессора, ОП, внешних устройств) может существенно различаться. Для согласования быстродействия на системной плате устанавливаются специальные микросхемы (чипсеты), включающий в себя контроллер ОП (так называемый северный мост) и контроллер периферийных устройств (южный мост)

АТХ

Для расширения функций персонального компьютера на системной плате устанавливаются разъемы, называемые слотами расширения ( от 2 до 5).
Для того чтобы процессор в персональном компьютере мог работать в полную силу, ему требуется помощь специализи-рованных микросхем, которые берут на себя рутинную работу с оперативной памятью и пери-ферийными устройствами. Набор таких микросхем называется чипсетом (chipset). В комплект чипсета может входить различное количество микросхем, но в последнее время наиболее популярно решение из 1—2 микросхем.

Для двух базовых микросхем современного чипсета, чисто условно, были придуманы названия South Bridge (южный мост) и North Bridge (северный мост), которые произошли от местоположения микросхем на блок-схемах: верх—север, низ—юг.
На северный мост ложатся функции обмена между процессором и скорост-ными устройствами, например, памятью и AGP( видеоплата), звуковая плата, сетевая плата. Южный мост предназначен для работы с низкоско-ростными интерфейсами (жесткие дис-ки, CD-DVD ROM, мышь, внешний мо-дем, сканер, принтер). Для обмена ин-формацией между северным и южным мостом в современных компьютерах используются различные типы скорост-ных шин
:
Типы системных плат
ASUS, Аореп, Chaintech, ЕРоХ, Gigabyte
Intel, Microstar (MSI), Acorp, Albatron
ASRock, Biostar, DFI, Jetway
Silicon Integrated Systems Corporation (SiS)
Supermicro, VIA, Формоза

Устройства хранения информации (жесткие диски, CD-ROM, DVD-ROM) подключаются к южному мосту по шине UDMA (прямое подключение к памяти).
Мышь и внешний модем подключаются к южному мосту с помощью последовательных портов, которые передают электрические импульсы, несущие информацию в машинном коде, последовательно один за другим. Обозначаются последовательные порты как СОМ1 и СОМ2 и они выведены на заднюю панель системного блока.
Принтер подключается к параллельному порту, который обеспечивает более высокую скорость передачи информации, чем последовательные порты, так как передают одновременно 8 электрических импульсов, несущих информацию в машинном коде. Обозначается параллельный порт как LPT, выведен в виде 25 контактного разъема на задней панели системного блока.
Для подключения сканера и цифровых камер обычно используют порт USB (универсальная последовательная шина).
