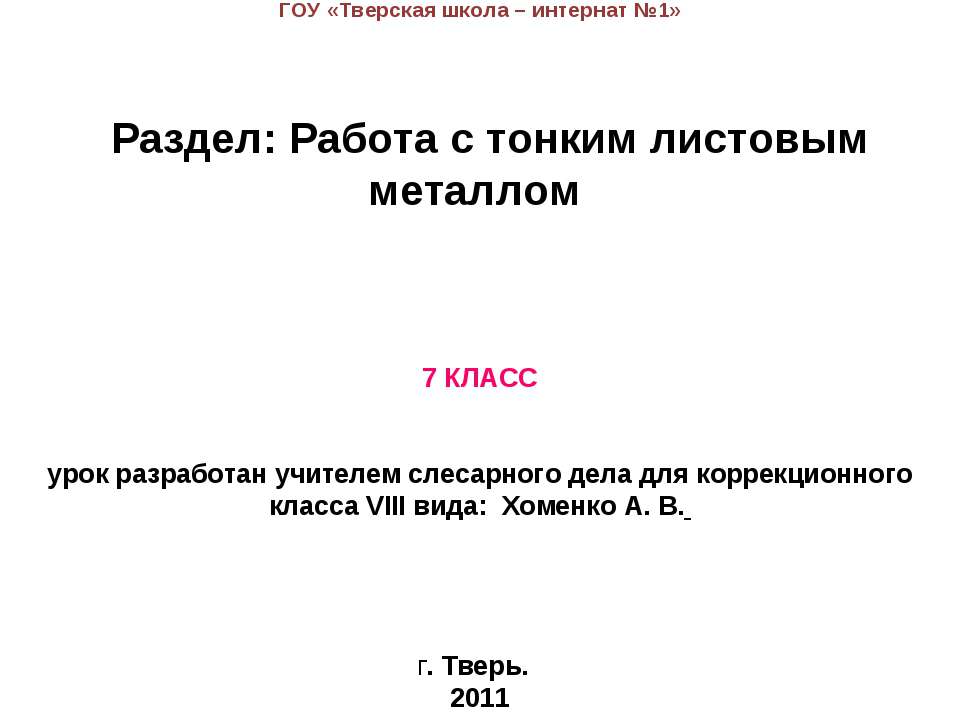

ГОУ «Тверская школа – интернат №1»   Раздел: Работа с тонким листовым металлом   Раздел: « Плоскостная разметка и обработка деталей по чертежу».   7 КЛАСС     урок разработан учителем слесарного дела для коррекционного класса VIII вида: Хоменко А. В.   г. Тверь.  2011

Изготовление изделий из тонкого листового металла Коробочка

Размеры изделия 250 100 50

Чертёж развертки коробки

Подобрать заготовку

Разметить развертку по чертежу Инструменты: линейка, угольник, чертилка

Разметить базовый угол развёртки

Разметить дно коробки

Разметить борта коробки

Разметить кромки

Разметить уголки

Вырезать по разметке Инструменты: ножницы по металлу

Вырезать по наружному контуру

Вырезать уголки

Вырезать оставшиеся элементы

Согнуть коробку на оправке Инструменты: киянка, оправки

Проверить качество разметки

Согнуть кромки под прямым углом

Согнуть кромки длинного борта

Согнуть длинные борта

Проверить выполненную работу

Согнуть короткий борт

Согнуть два уголка

Согнуть кромку короткого борта

Согнуть другую сторону коробочки

Инструменты: линейка, угольник, напильник
