* Page * Сопряжение

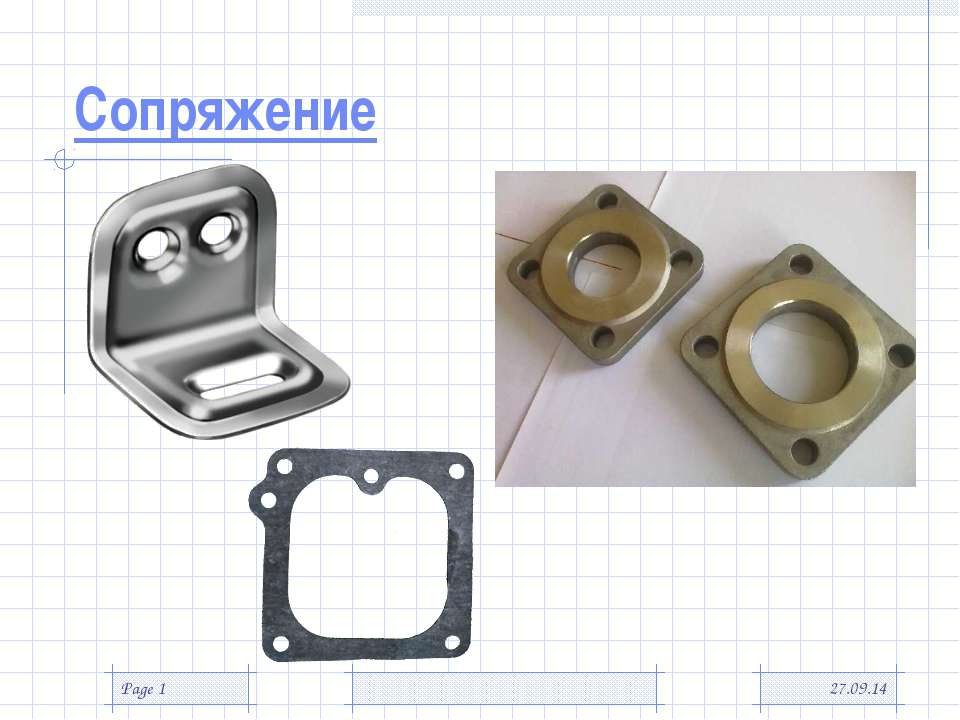

1 слайд

* Page * Сопряжение

* Page * Что необходимо знать, чтобы построить чертёжи таких деталей?
2 слайд

* Page * Что необходимо знать, чтобы построить чертёжи таких деталей?

Сопряжение Черчение 8 класс Учитель: Баранова Ирина Валерьевна МБОУ «Лицей №1» г. Лысьва Пермский кр
3 слайд

Сопряжение Черчение 8 класс Учитель: Баранова Ирина Валерьевна МБОУ «Лицей №1» г. Лысьва Пермский край

* Page * Сопряжение – Элементы сопряжения: радиус сопряжения; центр сопряжения; точки сопряжения. пл
4 слайд

* Page * Сопряжение – Элементы сопряжения: радиус сопряжения; центр сопряжения; точки сопряжения. плавный переход от одной линии к другой (скругление).

* Page * Сопряжение двух прямых Rс=15
5 слайд

* Page * Сопряжение двух прямых Rс=15

* Page * Сопряжение прямой и окружности Rс=15 Rо + Rс
6 слайд

* Page * Сопряжение прямой и окружности Rс=15 Rо + Rс

* Page * Сопряжение двух окружностей Внешнее сопряжение Rс=15 Rо + Rс Rо + Rс Rс + Rо = 15+15=30 Rс
7 слайд

* Page * Сопряжение двух окружностей Внешнее сопряжение Rс=15 Rо + Rс Rо + Rс Rс + Rо = 15+15=30 Rс + Rо = 20+15=35

* Page * Сопряжение двух окружностей Внутреннее сопряжение Rс=50 Rс - Rо Rс - Rо Rс - Rо = 50-15=35
8 слайд

* Page * Сопряжение двух окружностей Внутреннее сопряжение Rс=50 Rс - Rо Rс - Rо Rс - Rо = 50-15=35 Rс - Rо = 50-20=30

* Page * Домашнее задание Выполнить сопряжение углов радиусом 15мм.
9 слайд

* Page * Домашнее задание Выполнить сопряжение углов радиусом 15мм.

* Page * Назовите предметы быта, чертежи которых содержат сопряжение (приведите 4 – 5 примеров). Дом
10 слайд

* Page * Назовите предметы быта, чертежи которых содержат сопряжение (приведите 4 – 5 примеров). Домашнее задание

* Page * Ресурсы: Черчение: Учебник для учащихся средних общеобразовательных учреждений / Под ред. П
11 слайд

* Page * Ресурсы: Черчение: Учебник для учащихся средних общеобразовательных учреждений / Под ред. Проф. Н. Г. Преображенской. – М.: Вентана – Граф, 2004. – 336с. (основной) Все чертежи созданы с помощью программы КОМПАС и Microsoft PowerPoint.
