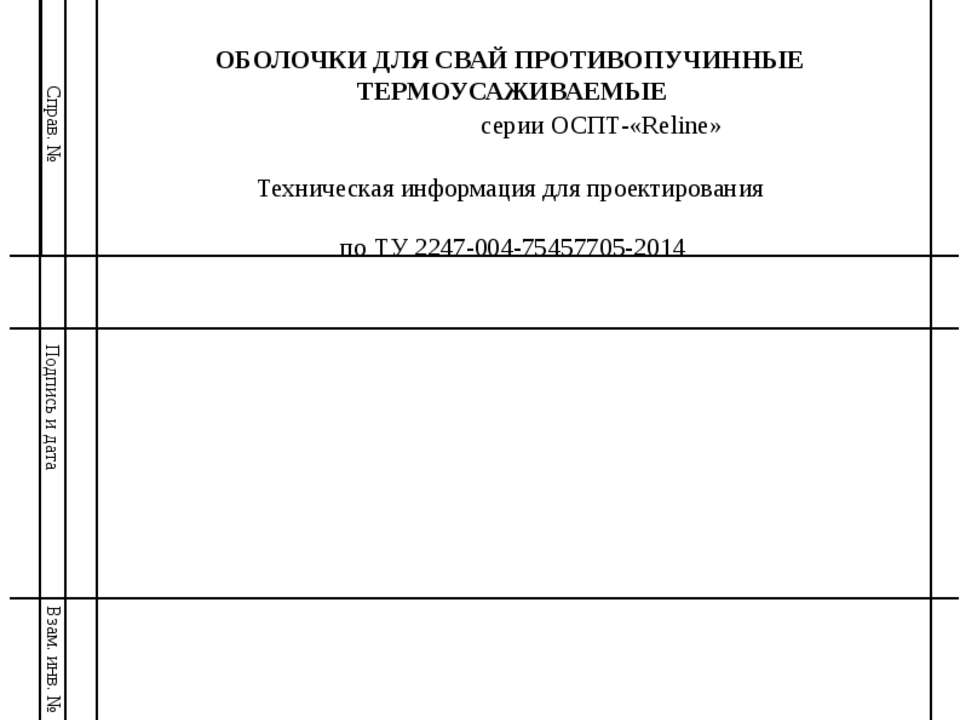

Инв. № подл Подпись и дата Взам. инв. № Подпись и дата Первич. примен Справ. № ЗАО «Уральский завод полимерных технологий «Маяк» (УЗПТ «Маяк») 22 4790 ОБОЛОЧКИ ДЛЯ СВАЙ ПРОТИВОПУЧИННЫЕ ТЕРМОУСАЖИВАЕМЫЕ серии ОСПТ-«Reline» Техническая информация для проектирования по ТУ 2247-004-75457705-2014 Озерск, 2014

Первич.примен Оглавление Техническиехарактеристики…………………………………………… 1 Требованиябезопасности………………………………………………. 6 Указанияпомонтажуиэксплуатации…………………………………..7 4Гарантииизготовителя…………………………………………………..8 5Контакты………………………………………………………………….9ПриложениеА(справочное).СертификатсоответствияГОСТР……10 Справ.№ Инв. №Подписьидата Взам. инв.№ Подписьидата Инв.№ подл ОСПТ-«Reline» Техническаяинформациядляпроектирования Лист 1 Изм Лист №документа Подпись Дата

Первич.примен Настоящая техническая информация дляпроектированияраспространяетсянаоболочки длясвайпротивопучинные термоусаживаемыесерииОСПТ «Reline» производстваЗАОУЗПТ«Маяк»(далеепотексту«ОСПТ»),предна-значенныедля монтажа в средней частисваи(навеличину деятельногослоягрунта)с целью снижения касательных сил морозного пучениянабоковуюпо-верхностьсваи. ОСПТ разработана в соответствии сРД51-00158623-10-95РАО «Газпром».Температура длительной эксплуатации ОСПТ(вустановленномсостоянии) –отминус60доплюс80°Св грунтах различной агрессивности ивлажности. Допустимая температура окружающейсредыпри проведении строительно-монтажных работ составляет отминус30доплюс50°С. Условноеобозначение оболочек длясвайпротивопучинных термоусажи- ваемыхсерииОСПТизполимерногокомпозита«Reline»призаказесостоитиз букв «ОСПТ-Reline» идвухгрупп цифр, обозначающих наружный диаметрстволасваи, длякоторойпредназначенаОСПТ,длинуоболочки всостоянии поставки и номера настоящихТУ. Примерусловного обозначенияоболочкипротивопучинной термоусажи- ваемой серии ОСПТ «Reline»длиной2500мм для свай диаметром 159мм: ОСПТ-Reline-159-2500поТУ2247-004-75457705-2014 Техническиехарактеристики ОСПТ соответствуют требованиямТУ2247-004-75457705-2014. ОСПТ представляет собой двухслойнуювтулку,состоящуюизтермосветостабилизированной,сшитойиориентированнойв продольном направлении полиолефиновой композиции и адгезионного подслоянаоснове модифицированных термоплавкихадгезионныхкомпозиций. Справ.№ Инв. №Подписьидата Взам. инв.№ Подписьидата Инв.№ подл ОСПТ-«Reline» Техническаяинформациядляпроектирования Лист 2 Изм Лист №документа Подпись Дата

Условноеобозначение (типоразмер)ОСПТ ВнутреннийдиаметрОСПТ всостоянии поставки, мм,неменее РазмерыОСПТпослеполнойусадки,мм Внутреннийдиа-метр,неболее Толщинастенки ОСПТ159 180 110 3,0±0,15 ОСПТ219 240 150 3,0±0,15 ОСПТ273 300 190 3,0±0,15 ОСПТ325 360 220 3,0±0,15 ОСПТ426 470 290 3,0±0,15 ОСПТ530 580 360 3,0±0,15 ОСПТ630 690 420 3,5±0,20 ОСПТ720 800 480 3,5±0,20 ОСПТ820 900 550 3,5±0,20 Первич.примен НаружнаяповерхностьОСПТдолжна быть ровной,безтрещин, пор,пузырей и отслоений.ВнутренняяповерхностьОСПТнедолжна иметь выступов,препятствующихнадеваниюнасреднюючасть сваидляусадки.Навнутренней ивнешнейповерхностяхОСПТдопускаются следы от формующей оснастки.Наружныеи внутренние поверхности ОСПТнедолжны слипатьсяприхраненииитранспортировании. ОСПТ поставляются в отрезках. Длины отрезков – 1000, 1250,1500,1750, 2000, 2250, 2500, 2750, 3000мм. НеобходимуюдлинуОСПТ,мм, рассчитываютпоформуле(1): L=hд.с.+hн+hв,(1) гдеhд.с.–глубинадеятельного (сезонно-талого) слоягрунта,мм; hн–заглублениенижнегоконцаОСПТввечномёрзлыйгрунт(неменее50),мм; hв–возвышениеверхнегоконцаОСПТнадповерхностьюгрунта(неменее100),мм. Размеры ОСПТ в состоянии поставки иполной усадки должнысоответствовать нормам,приведеннымв таблице1. Таблица 1 – Размеры оболочки противопучинной термоусаживаемой серии ОСПТ«Reline» Справ.№ Инв. №Подписьидата Взам. инв.№ Подписьидата Инв.№ подл ОСПТ-«Reline» Техническаяинформациядляпроектирования Лист 3 Изм Лист №документа Подпись Дата

Наименованиепоказателя Норма 1Внешнийвид Отсутствие пузырей,вздутий, наруше-нийцелостности 2 Размеры ОСПТ, (23±2)0С В соответствии с таблицей1 3 ТолщинаОСПТ,мм ,неменее В соответствии с таблицей1 4Прочностьприразрывеотслоенного покрытия,МПа 12 5Относительноеудлинениеприразрыве отслоенногопокрытияпритемпературе(20±2)°С,%,неменее 200 6Сплошность Отсутствиепробоя покрытияприна-пряжениинеменее5кВна1ммтол- щины покрытия+5кВ 7Температура хрупкости,°С,неболее минус30 8 Адгезия к стали и заводскомупокрытию свай,МПа,неменее, притемпературе(20± 3)°С (50± 3)°С 7 1 9 Прочностьпри ударе,Дж/мм,неменее,при температурах:минус(30±3)оС (20± 3)°С (50± 3)оС 8 4 2 10Сопротивление пенетрации(вдавлива- нию),мм,неболее, притемпературеотми- нус(45±3)°Сдоплюс(20±3)°С 0,2 11 Устойчивостьпокрытияктермоциклиро- ванию,количествоцикловбезотслаиванияирастрескиванияпокрытия,неменее, притем-пературах: от минус (45±3)°Сдоплюс(20±3)°С 10 12*Коэффициентснижения удельной каса-тельнойсилыморозногопучения(Кfh),не менее 1,6 Первич.примен Соотношениемеждутолщиной полиэтиленовой втулки-основы и толщиной адгезионного слоя составляет ((80 / 20) ± 5)%. Примечания По согласованию с заказчикомОСПТмогутизготавливатьсядругихтипоразмеров. По согласованию с заказчикомдопускаетсяизготовлениеОСПТсдругимисоотноше-ниямидиаметровдои послеусадкии другими толщинамистенок. 1.6ПосвоимхарактеристикамОСПТдолжнысоответствоватьтребованиям и нормам, указанным в таблице2. Таблица 2 –ПараметрыкачестваОСПТ Справ.№ Инв. №Подписьидата Взам. инв.№ Подписьидата Инв.№ подл ОСПТ-«Reline» Техническаяинформациядляпроектирования Лист 4 Изм Лист №документа Подпись Дата

Первич.примен Примечание: При расчёте касательная сила морозного пучениянаучасткесваи покрытойОСПТоп-ределяетсяпоформуле fh∙Afh Ffn=K[кН], fh где: fh- расчетнаяудельнаякасательная сила пучения,кПа,принимаемая согласно указаниямп.7.4.3 СНиП2.02.04-88; Kfh-коэффициентсниженияудельнойкасательнойсилыморозногопученияна поверхностиОСПТ; Afh- площадь боковой поверхностиОСПТв пределахрасчетнойглубинысезон-ного промерзания–оттаиваниягрунта,м2. 1.7 ОСПТ изготавливаютсяизкомпозицийнаоснове полиэтиленавысокогодавлениямароквыпускаемыхпоГОСТ 16337-77.Материалы, используемые для изготовления ОСПТ, должнысоответствовать требованиям спецификациинапоставку. Справ.№ Инв. №Подписьидата Взам. инв.№ Подписьидата Инв.№ подл ОСПТ-«Reline» Техническаяинформациядляпроектирования Лист 5 Изм Лист №документа Подпись Дата

Изм Лист № документа Подпись Дата Лист 6 ОСПТ-«Reline» Техническая информация для проектирования Инв. № подл Подпись и дата Взам. инв. № Инв. № Подпись и дата Первич. примен Справ. № 2Требования безопасности Материалы, используемые при производстве ОСПТ, не токсичны. Использование их в интервалах температур хранения и эксплуатации не требует особых мер предосторожности. При непосредственном контакте с ними не оказывается вредного воздействия на организм человека. ОСПТ в состоянии поставки и после ее нанесения на сваю экологически безопасна, устойчива к деструкции в атмосферных условиях, а также при контакте с грунтовыми водами и почвой. Материалы для ОСПТ относятся к группе сгораемых, подгруппе трудновоспламеняемых материалов. При поднесении открытого огня при температурах выше 300 °С ОСПТ загорается и горит коптящим пламенем с образованием расплава. При возникновении пожара тушить всеми известными способами пожаротушения. При выполнении работ по усадке ОСПТ кольцевой газовой горелкой необходимо руководствоваться «Правилами пожарной безопасности в Российской Федерации», ППБ-01-93.

Первич.примен 3Указанияпомонтажу и эксплуатации ПрииспользованииОСПТдлязащитысредней части свай дляполучениянадежной изоляции необходим правильный выбор диаметраОСПТв состоянии поставки и диаметра полностью усаженнойОСПТ,длины участка сваи, требующего нанесенияоболочки. Для обеспечения качественной изоляции изделия следуетприменятьОСПТ диаметром после полной усадкина15 – 20%меньше диаметра защищаемойсваи. УсадкаОСПТ,обеспечивающая полное обжатие изолируемогоизделия,происходитв результате ее нагревадотемпературы неменее 120°Спламенем кольцевой газовой горелки. Усаживание ОСПТ следуетначинатьс середины отрезка.После того,какцентральнаячастьотрезкаОСПТусядет, плотно закрепившисьнасвае, можно, последовательно перемещаягорелкувправо ивлево, усаживатьостальные частитрубыОСПТ. УсаженнаяОСПТдоееостывания недолжнаподвергаться внешниммеханическим воздействиям,таккакэтоможет привести к ее пластической деформации иразрушению. ОСПТ установленнуюнастволсваиследует защищать в нижней части металлическим кольцом, предохраняющим еепризабивке сваи вгрунт. Справ.№ Инв. №Подписьидата Взам. инв.№ Подписьидата Инв.№ подл ОСПТ-«Reline» Техническаяинформациядляпроектирования Лист 7 Изм Лист №документа Подпись Дата

Первич.примен 4Гарантииизготовителя Предприятие-изготовитель гарантирует соответствиеОСПТтребованиямнастоящихтехнических условийприсоблюденииусловийтранспортирования,храненияи эксплуатации, установленных настоящимиТУ. ГарантийныйсрокхраненияОСПТ–неменее трех лет со дняихизготовления. Поистечении указанногосрока передиспользованием ОСПТ должны быть проверенынасоответствие требованиям настоящихТУ. Срок службы ОСПТ в условиях эксплуатации, указанных в вводной части настоящих ТУ, составляетнеменее 25лет. Дефекты покрытия, происходящие от механических повреждений вследствие нарушений норм и правилпритранспортировкеизолированныхОСПТ, неявляются признаком заводского брака и ремонтируются в полевых условияхпосогласованной нормативно-техническойдокументации. Справ.№ Инв. №Подписьидата Взам. инв.№ Подписьидата Инв.№ подл ОСПТ-«Reline» Техническаяинформациядляпроектирования Лист 8 Изм Лист №документа Подпись Дата

Первич.примен 5КОНТАКТЫ ЗакрытоеАкционерноеОбщество «Уральский завод полимерных технологий«Маяк» Юридический и фактическийадрес: 456780 г. Озёрск, Челябинская обл.,ул.Красноармейская 5,корпус3, а/я103 Телефон:(35130)947-22 факс: (35130)728-08 http://www.polуmerpro.ru e-mail:[email protected] Справ.№ Инв. №Подписьидата Взам. инв.№ Подписьидата Инв.№ подл ОСПТ-«Reline» Техническаяинформациядляпроектирования Лист 9 Изм Лист №документа Подпись Дата

Изм Лист № документа Подпись Дата Лист 10 ОСПТ-«Reline» Техническая информация для проектирования Инв. № подл Подпись и дата Взам. инв. № Инв. № Подпись и дата Первич. примен Справ. № Приложение А (справочное)
