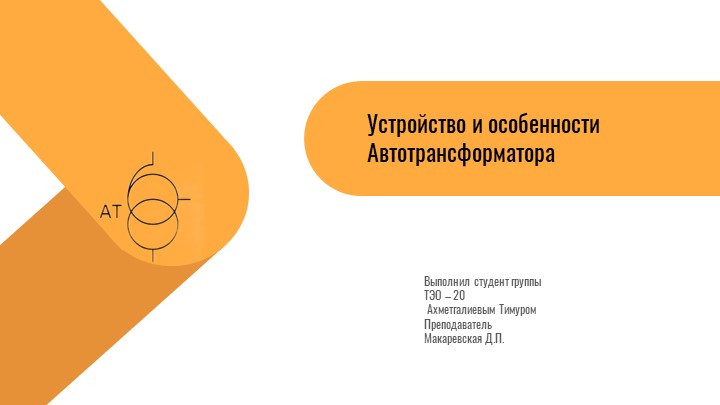

Презентация - "Устройство и особенности автотрансформатора"

Выполнил студент группы
ТЭО – 20
Ахметгалиевым Тимуром
Преподаватель
Макаревская Д.П.
Устройство и особенности Автотрансформатора

Вариант трансформатора, первичная и вторичная обмотки которого объединены в одну общую обмотку и имеют не только магнитную связь, но и электрическую
Понятие автотрансформатора

Устройство автотрансформатора
1
3
2
1 - Регулятор
2 - Бегунок
3 - Обмотка

Плюсы автотрансформаторов
Более высокий КПД
Малые размеры
Меньшая стоимость
У автотрансформаторов
большой мощности КПД достигает 99.7 %

АОРДЦТ-135000/500/220

Минусы автотрансформаторов
Большие токи К.З. в случаях понижающего автотрансформатора

Электрическая связь стороны ВН со стороной НН требует усиленной изоляции всей обмотки

Область применения автотрансформаторов
различные выпрямители;
радиотехнические устройства;
телефонные аппараты;
сварочные аппараты;
системы электрификации железных дорог и многие другие устройства.
