Презентация - "Презентация к уроку по физике на тему "Электрический ток" 8 класс"

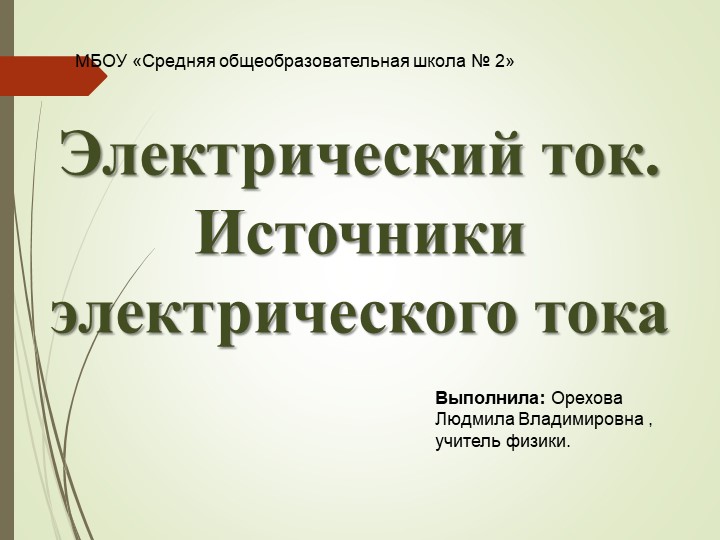

Электрический ток. Источники электрического тока
МБОУ «Средняя общеобразовательная школа № 2»
Выполнила: Орехова Людмила Владимировна , учитель физики.

Электрический ток – упорядоченное движение заряженных частиц.

♦ Сравни опыты, показанные на рисунках.
Что общего и чем отличаются опыты?
Источник тока – это устройство, в котором происходит преобразование какого-либо вида энергии в электрическую энергию.
Устройства, разделяющие заряды, т.е. создающие электрическое поле, называют источниками тока.

Классификация источников тока

Механический источник тока - механическая энергия преобразуется в электрическую энергию
Действие основано на электризации трением.
Наиболее эффективный из источников электрофорная машина (диски машины приводятся вращением в противоположных направлениях. В результате трения щеток о диски на кондукторах машины накапливаются заряды противоположного знака)
Электрофорная машина

Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется для производства промышленной электроэнергии.
Электромеханический генератор
Генератор (от лат. generator - производитель) – устройство, аппарат или машина, производящая какой-либо продукт.

Тепловой источник тока – внутренняя энергия преобразуется в электрическую энергию.
Термопара
Если две проволоки из разных металлов спаять с одного края, а затем нагреть место спая, то в них возникает ток – заряды при нагревании спая разделяются. Термоэлементы применяются в термодатчиках и на геотермальных электростанциях в качестве датчика температуры.
Термоэлемент (термопара)

Энергия света c помощью солнечных батарей преобразуется в электрическую энергию.
Солнечная батарея
При освещении некоторых веществ светом, в них появляется ток – световая энергия превращается в электрическую энергию.
В данном приборе заряды разделяются под действием света. Фотоэлементы применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.
Фотоэлемент

Первая электрическая батарея появилась в 1799 году. Её изобрел итальянский физик Алессандро Вольта (1745 - 1827) — итальянский физик, химик и физиолог, изобретатель источника постоянного электрического тока.




Его первый источник тока – «вольтов столб» – был построен в точном соответствии с его теорией «металлического» электричества. Вольта положил друг на друга попеременно несколько десятков небольших цинковых и серебряных кружочков, проложив меж ними бумагу, смоченную подсоленной водой.




9

Что такое батарея гальванических элементов?
Срок действия гальванических элементов?
Существуют ли химические источники тока
многоразового действия?
Что представляет простейший аккумулятор?
Какие виды аккумуляторов бывают?
Откройте учебники на с. 97. На рис 47 рассмотрите устройство
сухого гальванического элемента
и в тексте найдите ответы на вопросы:

Классификация источников тока

Вариант № 1.
1. Как называются приборы, создающие электрическое поле?
А. Элемент питания Б. Источники тока
В. Электромеханический генератор Г. Источник энергии
2. Какие превращения энергии происходят в термоэлементе?
А. Механическая энергия преобразуется в электрическую энергию
Б. Внутренняя энергия преобразуется в электрическую энергию
В. Энергия света преобразуется в электрическую энергию.
 Г. Химическая энергия преобразуется в электрическую энергию.
3. В каких источниках тока используется химическая энергия.




А Б В Г
4. В чем отличие аккумуляторов от других гальванических источников тока?
А. Химический источник тока многоразового действия
Б. Необходимо предварительно зарядить
В. Используются для накопления энергии и автономного питания различных потребителей.
Г. Состоит из нескольких гальванических элементов, которые называются батареей.
5. Электрическим током называется?
А. Направленное движение атомов Б. Направленное движение электронов по проводам.
В. Направленное движение заряженных частиц. Г. Направленное движение нейтральных частиц.


Вариант № 2.
1. Какими заряженными частицами может создаваться электрический ток?
А. Ионами Б. Электронами
В. Протонами Г. Нейтронами
2. Какие превращения энергии происходят в электрофорной машине?
А. Механическая энергия преобразуется в электрическую энергию
Б. Внутренняя энергия преобразуется в электрическую энергию
В. Энергия света преобразуется в электрическую энергию.
 Г. Химическая энергия преобразуется в электрическую энергию.
3. В каких источниках тока используется световая энергия.




А Б В Г
4 Какие источники тока используются на электростанциях для промышленного получения тока?
А. Электрофорная машина Б. Термоэлемент (термопара)
 В. Фотоэлемент Г. Электромеханический генератор
 5. Для создания и поддержания электрического тока необходимо?
А. Источник тока и металлический проводник.
Б. Электрофорная машина и эбонитовая палочка.
В. Свободные заряженные частицы и электрическое поле .
Г. Аккумулятор и розетка


Для опыта тебе понадобится:
прочное бумажное полотенце, пищевая фольга, ножницы, медные монеты, поваренная соль, вода, два изолированных медных провода, маленькая лампочка (1,5 В).
Инструкция
Раствори в воде немного соли.
Нарежь аккуратно бумажное полотенце и фольгу на квадратики чуть крупнее монет.
Намочи бумажные квадратики в солёной воде.
Положи друг на друга стопкой: медную монету, кусочек фольги, снова монету, и так далее несколько раз. Сверху стопки должна быть бумага, внизу – монета.
Защищённый конец одного провода подсунь под стопку, второй конец присоедини к лампочке. Один конец второго провода положи на стопку сверху, второй тоже присоедини к лампочке. Что получилось?
Домашний проект «Сделай батарейку»
15

Домашнее задание:
§ 32, вопросы 1- 7 (устно);
Домашний проект. Сделай батарейку.
