Презентация - "Презентация к уроку Одноковшовые экскаваторы в строительстве"

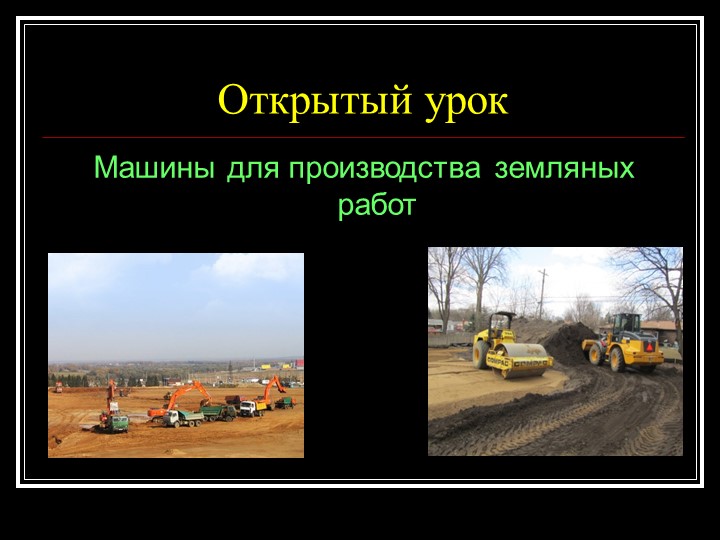

Открытый урок
Машины для производства земляных работ

Тест по теме машины для земляных работ

Ответы к тесту

Тема занятия
Одноковшовые экскаваторы в строительстве

План изучения нового материала Одноковшовые экскаваторы в строительстве
Понятие о производстве земляных работ;
Машины и механизмы для производства земляных работ;
Определение и назначение одноковшовых экскаваторов;
Виды и классификация одноковшовых экскаваторов;
Индексация одноковшовых экскаваторов;
Производительность одноковшовых экскаваторов;
Технические характеристики одноковшовых экскаваторов;
Правила эксплуатации

Одноковшовые экскаваторы в строительстве
Одноковшовые экскаваторы это самоходные землеройные машины циклического действия для копания и перемещения грунта, оборудованные рабочим орган в виде ковша.

Назначение одноковшовых экскаваторов - создание земляных сооружений например:
Разработка котлованов
Рытье траншей при прокладке коммуникаций
Зачистка дна и откосов земляных сооружений
Копка ям и приямков
Засыпка выемок

Общая классификация одноковшовых экскаваторов
1 По типу ходового устройства



2 По типу привода
3 По исполнению опорно-поворотного устройства

Общая классификация одноковшовых экскаваторов (продолжение)
4 По способу подвески рабочего оборудования



5 По виду исполнения рабочего оборудования

Общая классификация одноковшовых экскаваторов (продолжение)
6 По виду сменного рабочего органа
7 По объёму ковша

Индексация одноковшовых экскаваторов

Производительность одноковшовых экскаваторов
Факторы влияющие на производительность
конструктивные качества машины
уровень организации производства земляных работ
состояния и качества грунта
квалификации машиниста
качества системы
управления машины

Определение технической производительности
Пт = q*n*kн*1/kр,
где q – вместимость ковша
n – число циклов за 1 ч работы n =3600/tц
tц – продолжительность цикла
tц = tк+ tпв+ tв+ tпз
tк; tпв; tв; tпз – время копания, поворота на выгрузку, выгрузки, поворота в забой.
kн – коэффициент наполнения ковша грунтом (kн=0,6-1,2)
kр - коэффициент разрыхления грунта (kр=1,1-1,3)

Для правильного подбора ОЭ нужно знать их основные параметры
Нк – глубина копания
Нб – высота копания
Rк – радиус копания
Rв – радиус выгрузки

Основные характеристики одноковшовых экскаваторов

Основные положения технической эксплуатации одноковшовых экскаваторов
1) регулярный осмотр и ревизия состояния машины;
2) проведение системы технических уходов (обслуживания) машины;
3) проведение планово-предупредительных ремонтов
4) обеспечение условий для высокопроизводительной работы машины, не вызывающих поломок и аварийного износа деталей.

Назовите вид исполнения рабочего оборудования ?

В чем заключается отличие одноковшовых экскаваторов с гибкой и жесткой подвеской?

Какие основные параметры для подбора одноковшовых экскаваторов?

Чем определяется размерная группа одноковшовых экскаваторов при индексации?

Какие виды сменных рабочих органов одноковшовых экскаваторов вы знаете?
