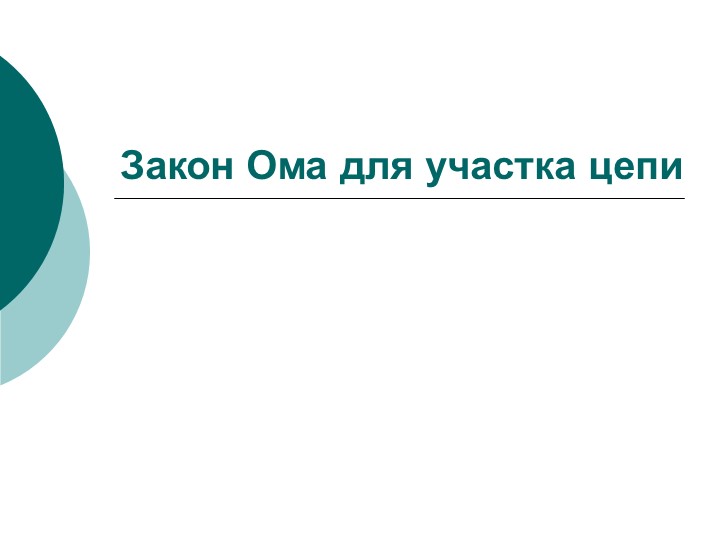

Закон Ома для участка цепи

Цели урока:
Выяснить зависимость силы тока
от напряжения
от сопротивления

Проверь себя!

Проверь себя!

Схема опыта
А
V

График зависимости силы тока от напряжения
Сила тока пропорциональна напряжению I~U
График – линейная зависимость

I,А
U,В
2
4
8
5
10
20
0

Зависимость силы тока от сопротивления
Сила тока обратно пропорциональна сопротивлению
График – ветвь гиперболы

I,А
R,Ом
0
3
2
1
1
2
5

Закон Ома для участка цепи
Формулировка:
Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению

Закон Ома для участка цепи
Математическая запись закона:

I=U/R

Закон Ома для участка цепи
Магический треугольник:

I
U
R
I=U/R
R=U/I
U=IR
