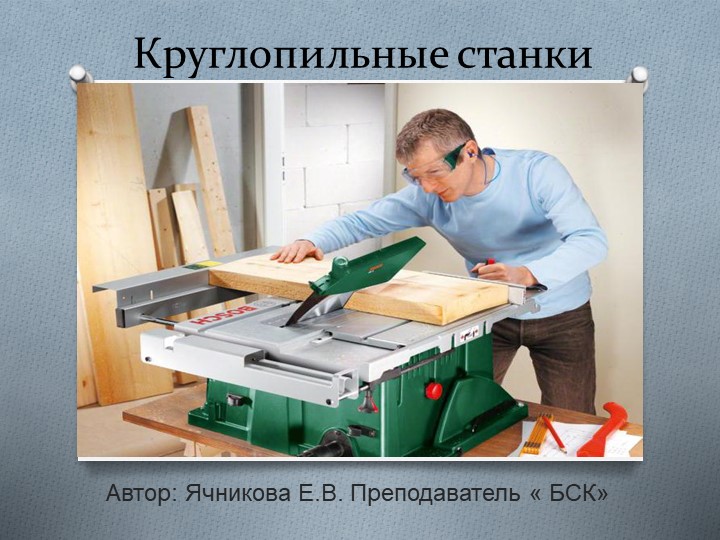

Круглопильные станки<br>Автор: Ячникова Е.В. Преподаватель « БСК»<br>
1 слайд

Круглопильные станки
Автор: Ячникова Е.В. Преподаватель « БСК»

Общие сведения<br>Для производства изделий из древесины, исходный материал в виде досок, листов фане
2 слайд

Общие сведения
Для производства изделий из древесины, исходный материал в виде досок, листов фанеры, ДСП, ДВП, ламинированной плиты требуется предварительно раскроить.
Раскрой – деление материалов режущими инструментами на детали или заготовки требуемых размеров и форм.

Операции раскроя<br>Технологическую операцию раскрой, выполняют на круглопильных станках.<br>По расп
3 слайд

Операции раскроя
Технологическую операцию раскрой, выполняют на круглопильных станках.
По расположению пилы относительно распиливаемого материала различают станки :
1. для поперечного пиления
2. для продольного пиления
3. для смешанного пиления
( универсальные)

Круглопильные станки для поперечного пиления<br>На этих станках производят торцевание       досок и
4 слайд

Круглопильные станки для поперечного пиления
На этих станках производят торцевание досок и брусковых заготовок
Станки бывают: 1) однопильные
2) Многопильные ( можно выпиливать одновременно несколько заготовок)

Виды раскроя<br>В зависимости от требований к качеству обработки деталей выполняют :<br>1) предварит
5 слайд

Виды раскроя
В зависимости от требований к качеству обработки деталей выполняют :
1) предварительный раскрой
2) чистовой раскрой
Для поперечногораскроя используют дисковые пилы, угол заострения которых равен 45° при распиловке хвойных пород и 35° при распиловке твёрдых пород древесины.

ТОРЦОВОЧНЫЙ СТАНОК<br>Торцовочные станки бывают  для предварительной и окончательной чистовой торцов
6 слайд

ТОРЦОВОЧНЫЙ СТАНОК
Торцовочные станки бывают для предварительной и окончательной чистовой торцовки.
Торцовочный станок предназначен для поперечного пиления досок и брусков, брусьев и щитов, а также для выборки пазов.

КОНСТРУКЦИЯ ТОРЦОВОЧНОГО СТАНКА<br>1-педаль<br>2-маховичок подъёма колонки<br>3-рукоятка зажима коло
7 слайд

КОНСТРУКЦИЯ ТОРЦОВОЧНОГО СТАНКА
1-педаль
2-маховичок подъёма колонки
3-рукоятка зажима колонки
4-стол с роликами
5-ограждение
6-пила
7-электродвигатель
8-направляющая линейка
9-суппорт
10-гидроцилиндр
11-колонка
12-станина13-электродвигательгидропривода подачи

РАБОТА НА СТАНКЕ<br>Торцовочный станок обслуживают двое рабочих. Станочник принимает с конвейера дос
8 слайд

РАБОТА НА СТАНКЕ
Торцовочный станок обслуживают двое рабочих. Станочник принимает с конвейера доску, правильно укладывает её на столе. Включает привод роликов стола и следит за движением доски к станку. Другой рабочий, принимая доску, подаёт её к пиле так, чтобы обрезать конец доски и выровнять её торец. Обеими руками он прижимает доску к направляющей линейке и упору, а с помощью педали включает подачу пилы. Станочник должен держать руки на безопасном расстоянии от пилы ( 300-400мм).

9 слайд

10 слайд

СТАНКИ ДЛЯ ПРОДОЛЬНОГО ПИЛЕНИЯ<br>Для продольного пиления применяют станки с роликовой и конвейерной
11 слайд

СТАНКИ ДЛЯ ПРОДОЛЬНОГО ПИЛЕНИЯ
Для продольного пиления применяют станки с роликовой и конвейерной подачей. С роликовой подачей станки предназначены для пиления кромок у необрезных досок.
Станки с конвейерной подачей бывают однопильные прирезные и многопильные с пятью и девятью пилами.

Многопильный станок<br>Многопильный станок имеет много пил на одном валу<br>Расстояние между пилами
12 слайд

Многопильный станок
Многопильный станок имеет много пил на одном валу
Расстояние между пилами определяет размер выпиливаемых досок.

МНОГОПИЛЬНЫЙ СТАНОК<br>Пильный вал приводится во вращение через клиноремённую передачу от мощного эл
13 слайд

МНОГОПИЛЬНЫЙ СТАНОК
Пильный вал приводится во вращение через клиноремённую передачу от мощного электро-двигателя.

МНОГОПИЛЬНЫЙ СТАНОК<br>Станок с 9-тью пилами<br>
14 слайд

МНОГОПИЛЬНЫЙ СТАНОК
Станок с 9-тью пилами

СТАНКИ ДЛЯ СМЕШАННОГО ПИЛЕНИЯ<br>Эти станки применяют в деревообрабатывающих цехах для продольного и
15 слайд

СТАНКИ ДЛЯ СМЕШАННОГО ПИЛЕНИЯ
Эти станки применяют в деревообрабатывающих цехах для продольного и поперечного пиления, а также для пиления под углом досок и брусков и для пиления щитовых деталей.

Универсальный станок Ц6-2<br>
16 слайд

Универсальный станок Ц6-2

Конструкция универсального станка<br>1-станина<br>2-каретка<br>3-стойка<br>4-стяжка<br>5-стол каретк
17 слайд

Конструкция универсального станка
1-станина
2-каретка
3-стойка
4-стяжка
5-стол каретки
6-направляющая
7-угольник
8-стол
9-расклинивающий нож
10-пила
11-электродвигатель
12-ограждение
13-когтевая защита
14-направляющая линейка
15-рукоятка фиксатора
16-линейка
17-прижим
18-маховичок подъёма пилы

СТАНКИ ДЛЯ РАСКРОЯ ЛИСТОВЫХ МАТЕРИЛОВ ( ФОРМАТНЫЕ)<br>
18 слайд

СТАНКИ ДЛЯ РАСКРОЯ ЛИСТОВЫХ МАТЕРИЛОВ ( ФОРМАТНЫЕ)

СТАНКИ ДЛЯ РАСКРОЯ ЛИСТОВЫХ МАТЕРИЛОВ ( ФОРМАТНЫЕ)<br>Плитные материалы раскраивают на однопильных с
19 слайд

СТАНКИ ДЛЯ РАСКРОЯ ЛИСТОВЫХ МАТЕРИЛОВ ( ФОРМАТНЫЕ)
Плитные материалы раскраивают на однопильных станках в пакете по 4 плиты и более совместно. Многопильный станок выполнен в виде двух последовательных участков для продольного пиления и поперечного пиления. Наладку форматно-раскроечного станка выполняют в соответствии с картой раскроя плиты, где указывают количество продольных и поперечных резов, а также размеры выпиливаемых заготовок.

Станки для чистового раскроя плитных материалов<br>Качественный раскрой плитных материалов, облицова
20 слайд

Станки для чистового раскроя плитных материалов
Качественный раскрой плитных материалов, облицованных шпоном, пластиком, синтетическими материалами, выполняют на круглопильных станках с дополнительной подрезной пилой. В зависимости от размеров распиливаемого материала станки оснащают каретками с базирующим столом. Основное требование к станкам – исключение сколов на кромке детали, обеспечение прямолинейности реза и точность формируемого разреза.
