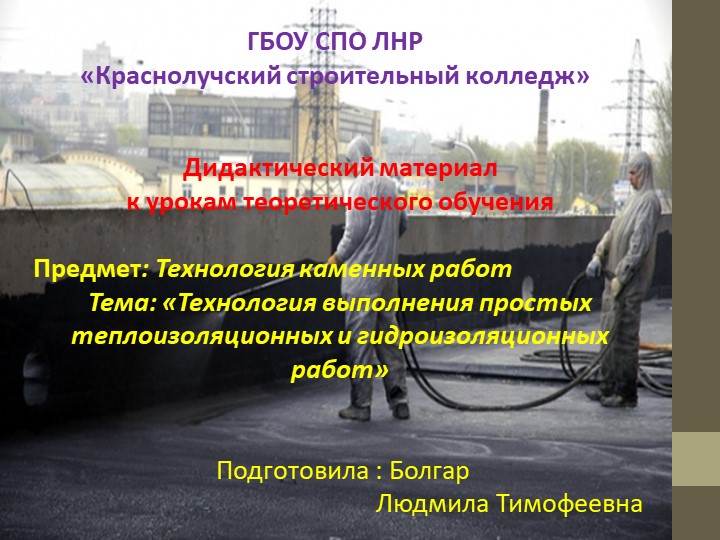

ГБОУ СПО ЛНР
«Краснолучский строительный колледж»
Дидактический материал
к урокам теоретического обучения

Предмет: Технология каменных работ
Тема: «Технология выполнения простых теплоизоляционных и гидроизоляционных работ»


Подготовила : Болгар
Людмила Тимофеевна

На строительные конструкции постоянно воздействует атмосферная, технологическая, а на подземные конструкции — грунтовая влага. Многие строительные материалы при длительном воздействии на них влаги теряют свои прочностные качества, подвергаются коррозии, становятся менее морозостойкими и долговечными. Особенно велики отрицательные воздействия влаги на строительные конструкции, находящиеся в условиях агрессивной среды, содержащей примеси солей, кислот и щелочей. Строительные материалы и конструкции защищают от воздействия влаги специальными покрытиями — гидроизоляцией.

Классификаций гидроизоляционных технологий
по способу обустройства
по основному назначению
по названию используемых материалов
по месту и времени применения

По месту применения существует внутренняя и внешняя гидроизоляция. Очевидно, что внутренняя гидроизоляция – это комплекс мер по защите от воды, который осуществляется внутри помещения, например, гидроизоляция стен и пола в ванной комнате. Внешняя гидроизоляция выполняется снаружи конструкции, например, защита фундамента от грунтовых вод или защита крыши.
По времени применения различают первичную и вторичную гидроизоляцию. Первичная гидроизоляция конструкций осуществляется сразу же на этапе строительства объекта. Вторичная представляет собой ремонтные меры. Например, если от старости или по другой причине первичная гидроизоляция повреждена и не справляется со своей задачей, то выполняется комплекс мер по вторичной гидроизоляции. В таком случае старое покрытие удаляется, поверхность тщательно очищается и наносится новый гидроизоляционный слой. Также возможен вариант нанесения нового слоя поверх старого, но так делать не рекомендуется.

Классификаций гидроизоляционных технологий
По назначению и особенностям
Противонапорная. Работает «на прижим».
Безнапорная. Работает «на отрыв».
Противокапиллярная.
Уплотняющая швы и сопряжения.
Поверхностная и комплексного назначения.
Противонапорная гидроизоляция служит для защиты от положительного давления воды. Например, если уровень грунтовых вод вокруг подвала очень высок, то снаружи стены подвала обустраивается противонапорная гидроизоляция из материалов, которые легко выдерживают положительное давление воды. Иногда такую технологию еще называют «действует на прижим». Это означает, что вода своим весом прижимает материал гидроизоляции к стенам. Использовать эти же материалы на внутренних стенах фундамента не имеет смысла, так как там действует другое давление воды.
Безнапорная гидроизоляция служит для защиты от отрицательного давления воды. Например, если вследствие обильных осадков или весенних паводков скопилась вода вокруг фундамента, то от нее можно защититься изнутри помещения подвала. Ее давление невелико и действует «на отрыв» материала от поверхности.
Противокапиллярная гидроизоляция защищает материал конструкции от поднятия в нем влаги по капиллярам. Ведь многие строительные материалы засасывают в себя воду, которая затем поднимается по капиллярам. К таким материалам относится и бетон, и кирпич.

Классификаций гидроизоляционных технологий
По способу обустройства различают такие виды гидроизоляции:
Окрасочная.
Обмазочная.
Штукатурная.
Оклеечная.
Литая или напыляемая.
Пропиточная.
Инъекционная.
Засыпная.
Монтируемая – защитные листы.
Конструкционная – добавки в бетон на этапе строительства.
Различные пленочные материалы – для защиты утеплителей
и крыш.

Виды гидроизоляции
Гидроизоляция (от гидро – вода; изоляция - защита) - гидрозащита любых конструкций, зданий и сооружений от возможного проникновения воды. Также она предохраняет материал сооружения от негативного воздействия омывающей, фильтрующей воды или любой другой агрессивной
Назначение гидроизоляции – это обеспечение правильной эксплуатации зданий, сооружений и конструкций, гидроизоляция повышает характеристики надёжности и долговечности.
Виды гидроизоляция
Антифильтрационная
Засыпная гидроизоляция
Пропиточная гидроизоляция
Инъекционная гидроизоляция
Монтируемая гидроизоляция
Поверхностная гидроизоляция
Литая или напыляемая гидроизоляция

Антифильтрационная гидроизоляция
Антифильтрационная гидроизоляция – используется для защиты подземных и подводных сооружений (подвалы, транспортные туннели, шахты, колодцы или кессоны) от любого постороннего проникновения воды. Защита осуществляется также для подпорных гидротехнических сооружений – это плотина, экран, диафрагмы, а также ее используют для защиты от утечки эксплуатационно-технических или сбросных вод - это могут быть бассейны, каналы, туннели, отстойники или резервуары.

Этот тип гидроизоляции является одним из самых сложных, поскольку ему необходимо противостоять сразу трём видам воздействия вод:
обтекание без давления;
гидростатическое давление;
капиллярный подсос.

Засыпная гидроизоляция

Засыпная гидроизоляция - выполняется путем засыпки сыпучих гидроизоляционных материалов в водонепроницаемые слои и полости, к таким полостям относятся огражденные опалубки. Назначение и конструкция идентична литой гидроизоляции, но у засыпной изоляции толщина прослойки в два раза больше. Также у нее есть теплогидроизоляционное назначение, то есть можно использовать гидрофобные пески, порошки, асфальтоизол, в случае если водонепроницаемость очень мала.
Засыпная гидроизоляция бывает трех видов:
порошкообразная;
зернистая;
волокнистая.
Сферы применения:
Заполнение полостей и пустот в полах, стенах и фундаменте;
Защита от проникновение влаги в здание через пол;
Защита от разрушения под действием воды конструктивных элементов построек;
Недостатки
Высокая стоимость;
Оседание со временем;
Сложность монтажа;
По качеству уступает рулонным и битумным конкурентам

Пропиточная гидроизоляция

Пропиточная гидроизоляция - строительные изделия, которые состоят из пористых материалов, к этой категории можно отнести: бетонные плиты, асбестоцементные листы, блоки из известняка, их пропитывают в органическом вяжущем материале, а именно битум, петролатум, полимерные лаки. Чаще всего ее используют для сборных элементов, которые очень сильно подвержены механическому воздействию: трубы, фундаментные блоки, сваи.

Преимущества:
материал эффективен как на наружных, так и на внутренних поверхностях, независимо от направления движения влаги;
он прост в использовании, что немаловажно при проведении строительных работ;
пропиточную гидроизоляцию Кальматрон наносят на влажную поверхность, поэтому предварительное просушивание помещения не требуется;

Пропиточная или проникающая гидроизоляция

Назначение. Проникающей (пропиточной) гидроизоляцией обрабатываются поверхности бетона в подвалах. Если откопать фундамент не представляется возможным, то его также можно обработать изнутри проникающим составом. Различные бетонные емкости, например, силосные ямы, также гидроизолируются проникающими материалами.
Материалы. «Пенетрон», «Пенеплаг», «Пенекрит», «Максплаг», «Гидрохит» и другие аналоги.

Пропиточная гидроизоляция

строительная смесь не токсична, за счет чего поверхности, обработанные ею, могут контактировать с питьевой водой;
стены, покрытые проникающей пропиточной гидроизоляцией Кальматрон, «дышат», то есть сохраняют воздухопроницаемость;
материал устойчив к высоким и низким температурам;
он не горюч и не взрывоопасен;
смеси Кальматрон эффективны при наличии гидростатического давления;
пропиточная гидроизоляция универсальна — она может применяться как на строящихся объектах, так и в ходе ремонтных работ.

Рекомендуемые материалы:
Для бетона, кирпича и других пористых строительных материалов
Для гидроизоляции бетонных и железобетонных конструкций, сооружений, емкостей, в том числе контактирующих с питьевой водой
Для гидроизоляции всей толщи бетонных и железобетонных конструкций на стадии бетонирования.

Инъекционная гидроизоляция

Инъекционная гидроизоляция - вяжущие материалы нагнетаются в трещины и швы строительных конструкций, также такое нагнетание может быть использовано и для примыкающего грунта, по принципу работы аналогично противофильтрационным завесам.
В состав работ входит:
расшивка трещин (примыканий и т.п.) с обратной зачеканкой материалом Макс Плаг;
сверление отверстий под инъектора с шагом 200 – 300 мм, диаметром 8 - 20 мм и необходимой глубины;
установка стальных инъекторов;
закачка материала в тело конструкции;
демонтаж инъекторов с заделкой отверстий МАКСПЛАГ

Особенности выполнения инъекционной гидроизоляции
1. Ремонт конструкций проводится на локальных участках.
2. Отсутствует привязка к погодным условиям – инъекцирование трещин
разрешается выполнять при любой температуре.
3. Отмечается быстрота осуществления восстановительных мероприятий при задействовании небольшого количества специалистов и техники.
4. Ремонтные работы можно проводить без эвакуации людей, остановки производства.

Инъекционная гидроизоляция
Гидроизоляция инъекционная. Предназначен для инъекционной гидрофобизации бетонов, кирпичных кладок, песчаника.
Назначение:
• Гидроизоляционная обработка минеральных поверхностей, с глубоким проникновением и получением максимальных гидроизоляционных свойств.
• Водорастворимый силикон с высокой проникающей способностью для минеральных поверхностей.
• Произвольно сшивается после использования с образованием пространственной гидрофобной пленки.
• Химически связывается с минеральным субстратом.
•Используется для устройства инъекционных гидроизоляционных мембран, кирпичных кладок, минеральных оснований, блокирует капилярный подьем воды, выход солей из минеральных поверхностей.

Материалы. Акрилатные гели, пены, смолы, полимерные композиции, резины, цементсодержащие инъекционные материалы и другие материалы. «Витрапур», «Витракрил гель», «Пенепур Фоам», «Максклир инжекшн», «Максграут инжекшн», «Манопур», «ПенеСплитСил», «Манопокс-С», «Манопокс-15».
Инъекционная гидроизоляция заключается в нагнетании ремонтного жидкого гидроизоляционного состава в трещины, поры, швы примыкания и толщу старого раскрошившегося материала. Работает не только на бетоне, но и на кирпиче, буте и каменной кладке.

Инъекционная гидроизоляция
Достоинства:
Не требуется откапывать фундамент.
Работает не только на бетоне, но и на кирпиче и камне.
Эффективно работает при восстановлении гидроизоляции различных деформационных швов.
Устраняет капиллярный подсос в кирпичных кладках.
Возможность устранения напорных и фонтанирующих течей.

Недостатки:
Высокая стоимость материалов и оборудования.
Требуется полный демонтаж отделки.
Работы могут выполнять только специалисты.
Необходимо точно знать место протечек.
Работы представляют собой комплекс сложных операций согласно технологической инструкции и применяются в промышленных масштабах.

Монтируемая (рулонная) гидроизоляция

Монтируемая гидроизоляция – она выполнена из специфически изготовленных элементов, обычно это - металлические или пластмассовые листы, а также профильные ленты, которые прикрепляются к основной конструкции монтажной связью. Стараются использовать такой вид гидроизоляции, в особо сложных случаях. Для усовершенствования изоляции начинают использовать стеклопластик, жёсткий поливинилхлорид. Чаще всего монтируемую изоляцию стараются использовать – как поверхностные покрытия, которые сочетаются с уплотнением конструктивных швов, а также вместе с устройством сопряжений, которое обеспечивает на протяжении напорного фронта конструкции непрерывность
Рулонная гидроизоляция
На смену традиционным рубероидным покрытиям сегодня пришли инновационные гидроизоляционные технологии, которые отличаются долговечностью и максимальной защитой строительного материала от вредных внешних факторов.
Рулонная гидроизоляция имеет такие виды:
фиксируемая механически;
наплавляемая;
оклеечная.

Рулонная гидроизоляция
Наплавляемая гидроизоляция в рулонах относится к битумно-полимерным материалам и применяется при гидроизоляции крыш плоской формы.
Особенности монтажа:
Перед началом работы кровлю необходимо изолировать с помощью битума, который наносится на основу в несколько слоев.
Основа являет собой стеклоткань, стеклохолст или полиэфирное полотно.
Наплавляемый рулонный гидроизоляционный материал обычно укладывается на крышу в два слоя.
Верхняя часть наплавляемой гидроизоляции имеет слой песчаной или сланцевой крошки.

Гидроизоляционный материал может иметь в качестве основы полиэстер, который состоит из полимерных волокон, расположенных в хаотичном порядке и длиннее на разрыв, чем остальные материалы. Полиэстер является самым надежным материалом для основы.
Монтаж происходит при помощи газовых горелок.

Оклеечная гидроизоляция
Гидроизоляция оклеечного типа производят следующими видами материалов:
листовыми,
рулонными,
плиточными.

Наиболее популярны рулонные материалы, к которым относят рубероид и стеклорубероида, картон,  пропитанный нефтяными битумами, стеклоткань, толь. Они характеризуются доступной ценой и простотой укладки.
К недостаткам можно отнести недостаточную влагонепроницаемость, низкую устойчивость к гниению и механическим повреждениям.

Технология укладки оклеечной гидроизоляции
Основные этапы:
очищаем поверхность от пыли и тщательно просушиваем;
подготавливаем изоляционные материалы (расстилаем, очищаем от пыли и присыпок);
при необходимости выравниваем защищаемую поверхность, избавляем ее от торчащих концов арматуры и пр. Если речь идет о кирпичной кладке, ее лучше всего обработать песчано-цементным раствором. При этом следите, чтобы перепады на поверхности не превышали 2 мм;


Технология укладки оклеечной гидроизоляции
наносим первый слой мастики или клея, на котором размещаем гидроизоляционное полотно;
сверху на материал наносим еще один слой мастики, и производим укладку второго слоя рулонной или листовой изоляции. Рекомендуется укладывать от 2 до 5 слоев материала для того, чтобы обеспечить высокую надежность конструкции. Особенно это важно, если конструкция подвергается гидравлическому напору.

Если производится оклейка вертикальных поверхностей, материалы наклеиваются снизу вверх. Нахлест полотен должен составить не более 20 см. Кромку необходимо зашпаклевать и нанести сверху тонкий слой мастики.

Поверхностная гидроизоляция
Поверхностная гидроизоляция предназначена в основном для наружной обработки стен конструкции с целью предотвращения непосредственного контакта их с влагой. Гидроизоляция стен фундамента и гидроизоляция стен подвалов выполняется с помощью битумных и полимерно-битумных материалов.
Поверхностные гидроизоляции могут быть нескольких видов.
Если речь идет о поверхностной штукатурной гидроизоляции помещений, то она имеет широкую область применения:
для защиты кирпичной кладки, бетона, наносится сверху цементной штукатурки.
Главными гидроизоляционными материалами служат холодные и горячие мастики.

Напыляемая гидроизоляция
Напыляемая гидроизоляция применяется для защиты от проникновения воды кровли, фундаментов, водоемов, и подземных помещений. Напыляемая гидроизоляция является двухкомпонентной системой гидроизоляции, состоящей из базисного элемента и катализатора отверждения. Покрытие наносится на обрабатываемую поверхность методом холодного распыления, после застывания образует прочную мембрану. Напыляемая гидроизоляция обладает высокой адгезией к любому основанию (сталь, бетон, рубероид), вне зависимости от его рельефа, не содержит швов, не огнеопасна, не имеет запаха, обладает длительным сроком службы.

Напыляемая гидроизоляция на основе полиурия - наилучший из современных методов гидроизоляции и антикоррозийной защиты

Напыляемая гидроизоляция
ПОЛИУРИЯ (POLYUREA) или ПОЛИМОЧЕВИНА - это синтетическое полимерное покрытие, которое образуется в результате реакции двух компонентов, образуя состав подобно пластмассе или твердой резине. Имеет превосходные технико-эксплуатационные свойства, наносить этот материал легче и быстрее, он более экономичен и рассчитан на более долгий срок эксплуатации. Прекрасная адгезия к любым поверхностям и материалам: бетон, метал, геотекстиль, дерево, асфальт, полиуретан, эпоксидная смола и т.д.
Напыление полиурия - это наилучший из современных методов гидроизоляции и антикоррозионной защиты. Напыление производится при помощи специального самого современного и дорогого оборудования прямо на объекте заказчика. Напыление представляет собой бесшовное толстослойное покрытие в виде пленки. Внешне технология напыления аналогична окраске поверхности пульверизатором.
