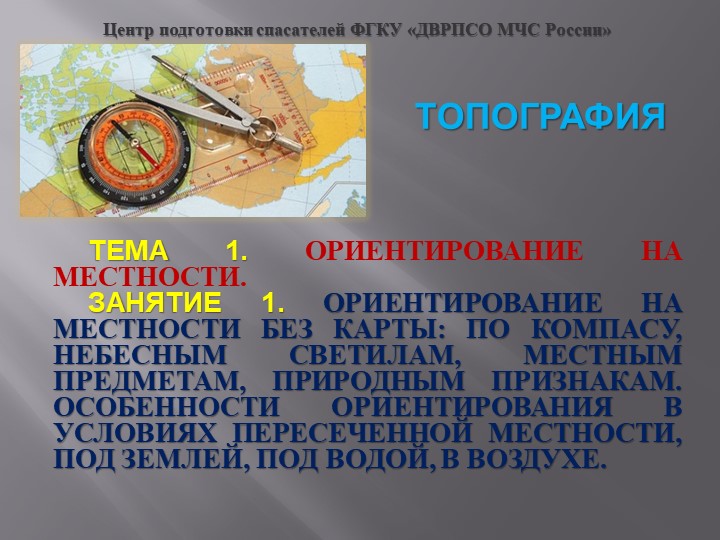

Презентация - "Занятие на тему"ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ.""

ТОПОГРАФИЯ
Центр подготовки спасателей ФГКУ «ДВРПСО МЧС России»
ТЕМА 1. ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ.
ЗАНЯТИЕ 1. ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ БЕЗ КАРТЫ: ПО КОМПАСУ, НЕБЕСНЫМ СВЕТИЛАМ, МЕСТНЫМ ПРЕДМЕТАМ, ПРИРОДНЫМ ПРИЗНАКАМ. ОСОБЕННОСТИ ОРИЕНТИРОВАНИЯ В УСЛОВИЯХ ПЕРЕСЕЧЕННОЙ МЕСТНОСТИ, ПОД ЗЕМЛЕЙ, ПОД ВОДОЙ, В ВОЗДУХЕ.

УЧЕБНЫЙ ВОПРОС 1. ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ БЕЗ КАРТЫ: ПО КОМПАСУ, НЕБЕСНЫМ СВЕТИЛАМ, МЕСТНЫМ ПРЕДМЕТАМ, ПРИРОДНЫМ ПРИЗНАКАМ.

Ориентирование на местности - умение определять свое местоположение на местности относительно сторон горизонта.
Способность ориентироваться на местности - один из важных профессиональных навыков спасателя.
ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ
Составляющие ориентирования на местности:
определение сторон горизонта;
определение направлений на окружающие местные предметы и детали рельефа;
выдерживание заданных направлений;
измерение расстояний до интересующих объектов и ориентиров.
Ориентир - местный предмет или деталь рельефа, относительно которого определяется местоположение.
Способы осуществления ориентирования на местности:
по компасу;
по небесным светилам;
по местным предметам и природным признакам;
по топографической карте;
по навигационной аппаратуре (приборам).

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО КОМПАСУ
Компас системы Андрианова.
Позволяет производить отсчет в градусной мере и в тысячных. Цена одного деления лимба равно 3º (50 тысячным). Счет градусных делений возрастает по ходу часовой стрелки, тысячных - в обратном направлении. Деления подписаны: в градусах - через 15º, в тысячных - через 500 тысячных (5-00).
Компас снабжен стеклянной крышкой, имеющей визир, состоящий из прорези и мушки. Отсчет по лимбу берется против указателя, укрепленного на внутренней стенке крышки компаса напротив мушки.
Лимб не вращается. Магнитная стрелка фиксируется тормозом.
Ориентирование компаса осуществляется за счет поворота в горизонтальной плоскости всего компаса.

ПРАКТИЧЕСКИЕ СОВЕТЫ: тысячные на лимбе компаса Андрианова использовать не нужно (применяются в артиллерийских и стрелковых угломерных приборах);
не следует надевать компас на руку как часы;
после снятия показания стрелку компаса нужно фиксировать тормозом во избежание его поломки;
при поломке компаса следует сохранить магнитную стрелку и шкалу, с помощью которых можно сделать самодельный компас.

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО КОМПАСУ
Спортивный компас.
Коробка с магнитной стрелкой наполнена специальной жидкостью, (стрелка быстро приходит в состояние покоя и не колеблется при беге и ходьбе). Некоторые модели имеют лупу на основной плите компаса для чтения карты и снабжены шайбой-шагомером для фиксирования сотен пар или троек пройденных шагов. Лимб вращается.
Ориентирование компаса осуществляется за счет поворота лимба.
Устройство спортивного компаса:
1- плита из прозрачного пластика; 2 - коробка; 3 - риски на дне коробки; 4-лимб;
5-магнитная стрелка;
6-масштабная линейка;
7-индекс; 8-лупа; 9- шайба- шагомер

РАБОТА С КОМПАСОМ
Проверка исправности компаса:
установить компас в горизонтальное положение;
вывести магнитную стрелку из равновесия, поднеся железный предмет. Стрелка исправного компаса быстро возвращается в исходное положение.
Определение сторон горизонта по компасу:
разблокировать магнитную стрелку компаса (при наличии тормоза) и установить его в горизонтальное положение;
повернуть компас так, чтобы северный конец магнитной стрелки совпал с нулевым деление шкалы лимба (повернуть лимб до совмещения нулевого деления с северным концом стрелки). Надписи на шкале лимба – С (N, 0 или I), Ю (S), В (Е), З (W) - будут соответственно обращены на север, юг, восток и запад.
ПРАКТИЧЕСКИЙ СОВЕТ: чтобы не повторять ориентирование по компасу на одной и той же точке стояния, необходимо при первом измерении заметить в направлениях на стороны горизонта, резко выделяющиеся местные предметы, и в дальнейшем использовать их при указании сторон горизонта на этой точке стояния.
НЕОБХОДИМО ПОМНИТЬ: в районах магнитных аномалий, во время грозы, в горах, вблизи линий электропередач и электрифицированных железных дорог показания компаса искажаются.

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ
По положению Солнца на небосклоне.
В средних широтах Солнце находится:
весной и осенью: в 7 часов - на востоке, в 10 часов - на юго-востоке, в 13 часов на юге, в 16 часов - на юго-западе, в 19 часов - на западе;
летом: в 5 часов - на востоке, в 9 часов - на юго-востоке, в 17 часов - на юго-западе, в 21 час - на западе;
зимой: в 9 часов - на востоке, в 11 часов - на юго-востоке, в 15 часов - на юго-западе, в 19 час - на западе.
Дни весеннего и осеннего равноденствия
НЕОБХОДИМО ПОМНИТЬ: при ориентировании по положению Солнца необходимо знать истинное местное время.
ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ
По Солнцу и часам.

Используется при определении направления на юг в разное время светового дня.

Упрощенный способ.
Необходимо повернуть наручные часы в горизонтальной плоскости так, чтобы часовая стрелка была направлена на Солнце. Биссектриса угла (линяя, делящая угол пополам) между часовой стрелкой и направлением на цифру «1» (с учетом декретного времени) циферблата часов укажет на юг.
До полудня надо делить пополам ту дугу (угол) на циферблате, которую часовая стрелка должна пройти до 13 часов, после полудня - ту дугу, которую она прошла после 13 часов.
До полудня юг будет справа от солнца, после полудня - слева.

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ
По Солнцу и часам.

Видоизмененный способ для более точного определения сторон горизонта.
Необходимо придать наручным часам наклонное положение под углом 40-50º к горизонту (для широты 40-50º).
К середине дуги между часовой стрелкой и цифрой «1» (с учетом декретного времени) на циферблате часов приложить спичку, держа ее перпендикулярно к циферблату.
Не изменяя положения часов, повернуться вместе с ними к Солнцу так, чтобы тень от спички проходила через центр циферблата часов. Цифра «1» на циферблате часов укажет направление на юг.

НЕОБХОДИМО ПОМНИТЬ: точность определения сторон горизонта данным способом зависит от высоты солнца над горизонтом. Чем выше солнце, тем больше погрешность определения сторон горизонта. В летнее время она может достигать 20 - 25º. На юге страны данный способ не приемлем. Хорошие результаты данный способ дает в умеренных широтах, особенно зимой, менее точно - весной и осенью.

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ
По Солнцу и перемещению
вершины тени от предмета

Необходимо установить на ровной площадке палку вертикально и отметить вершину ее тени.
Через 10-20 минут повторно отметить положение вершины тени.
Провести прямую линию от первой отметки до второй. Эта линия укажет приближенно направление запад - восток, а перпендикуляр к ней - север - юг.
Первая отметка будет направлена в сторону запада, вторая – в сторону востока .
НЕОБХОДИМО ПОМНИТЬ: данный способ наиболее точен в южных районах страны в летние и зимние периоды, менее точен весной и осенью и непригоден в дни солнцестояния.
По Солнцу и самой короткой тени
от предмета

Необходимо в местный полдень встать спиной к Солнцу, самая короткая тень укажет направление на север.

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ
По Полярной звезде.

Полярная звезда находится на севере (отклонение 1º).
Располагается в созвездии Малой Медведицы.
Погрешность определения сторон горизонта по Полярной звезде достигает 3-4º.
Для визуального обнаружения Полярной звезды необходимо:
найти на небосклоне созвездие Большой Медведицы;
мысленно продолжить прямую, проходящую через две крайние звезды Большой медведицы на пятикратное расстояние между ними;
в конце проведенной прямой будет находится Полярная звезда.

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ
По положению Луны на небосклоне.
Луна примерно находится:
в первой четверти фазы (видна правая половина ее диска): в 19 часов - на юге; в 1 час - на западе;
в полнолуние (виден весь диск): в 19 часов - на востоке; в 1 час - на юге; в 7 часов - на западе.
в последнюю четверть фазы (видна левая половина диска): в 1 час - на востоке, в 7 часов - на юге.
7 с у т о к
1 четверть
3 четверть
полнолуние
новолуние
р а с т у щ а я Л у н а
у б ы в а ю щ а я Л у н а
Полная луна занимает наиболее высокое положение над горизонтом, когда находится на юге. Самая короткая тень от предметов укажет на север.
Если мысленно соединить концы «рожек» Луны, находящейся в первой или последней своей фазе (видна лишь одна четвертая часть диска), прямой линией и продолжить ее до пересечения с горизонтом, то точка пересечения будет указывать на юг в северном полушарии.

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ
По движению звезд
на небосклоне.
Необходимо изготовить простейшее визирное приспособление из двух вбитых в землю на некотором расстоянии друг от друга кольев.
Мысленно провести линию через вершину кольев на хорошо различимую звезду и заметить, в какую от визирной линии сторону она переместиться через несколько минут.
Перемещение звезды в право означает приближенное направление на юг, в лево - на север, вверх - на восток, вниз - на запад.

НЕОБХОДИМЛ ПОМНИТЬ: Данный способ обеспечивает очень приближенное определение сторон горизонта.

ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ ПО НЕБЕСНЫМ СВЕТИЛАМ
По Млечному Пути

Млечный Путь - густая россыпь мелких звезд, пересекающая небо широкой полосой и ориентированная в линии север-юг.

НЕОБХОДИМО ПОМНИТЬ: способ дает приближенные наблюдения.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
По лесоустроительным признакам.

Просеки в лесных массивах, как правило, прорубаются в направлении с севера на юг и с запада на восток.
Лесные кварталы нумеруются с запада на восток.
Квартальные столбики устанавливаются в местах пересечения просек. На столбик наносятся цифры с указанием номера квартала.
Грань между двумя наименьшими цифрами всегда ориентирована на север.

ПРАКТИЧЕСКИЙ СОВЕТ: способ требует многократного подтверждении так, как не исключена вероятность небрежной установки квартальных столбиков, их случайного сдвига или перемещения.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
По устройству и расположению
религиозных сооружений

Главные входы в православных церквах и часовнях располагаются с западной стороны, а алтари размещаются на восточной стороне. В католических костелах алтари размещаются на западной стороне.

Фасады мусульманских мечетей обращены на восток.

Кумирни (языческие молельни с идолами) - на юг.

Креста на крышах церковных зданий (могилах) ориентированы в направлении «север-юг». Приподнятый конец нижней перекладины креста ориентирован на север.

Могилы на кладбищах ориентированы с запада на восток, при этом крест устанавливается с восточной стороны.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
По коре деревьев и натекам смолы

С северной стороны кора большинства деревьев грубее, темнее, с большим количеством трещин.
С Южной стороны кора деревьев мягче, тоньше, эластичней, имеет более светлый оттенок. Это заметно на стволах березы, сосны, лиственницы и осины.
Кора березы с южной стороны имеет меньше темных пятен.
Вторичная кора сосны на северной стороне поднимается выше по стволу.
Натеки смолы у деревьев хвойных пород гораздо обильнее (зачастую в форме сосулек) с южной стороны, с северной стороны они выступают в виде отдельных капель светло-янтарного цвета.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
Годовые кольца на пнях
и кроны деревьев

ПРАКТИЧЕСКИЙ СОВЕТ:
ориентироваться по ширине годовых колец на пнях и густоте веток на кронах деревьев и кустов, как это рекомендовалось раньше в старых книгах, не следует.
Ширина годовых колец дерева зависит от физиологических особенностей роста растения, освещенности и микроклимата.
Густота кроны деревьев и кустов определяется направлением господствующих ветров, освещенностью, свободным для прорастания пространством.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
По расположению мха, лишайника, грибков на различных предметах.

Стволы одиночных деревьев, камни, скалы, старые деревянные постройки, черепичные и шиферные кровли обильнее покрываются мхом, лишайником и различными грибками с северной стороны.
Засохшие деревья, пни, упавшие на землю стволы в большей степени гниют с северной стороны.
ПРАКТИЧЕСКИЙ СОВЕТ:
мхом и лишайником чаще всего обрастают комли сосны, осины и тополя.
В случаях, когда ствол дерева оброс лишайником со всех сторон, необходимо ощупать его рукой. С северной стороны лишайник более сырой и плотный, его больше.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
По расположению гнезд, нор, муравейников.
Во многих случаях муравейники располагаются с южной стороны деревьев, пней, кустов. Южная сторона муравейников более отлогая, северная - крутая.
НЕОБХОДИМО ПОМНИТЬ:
безоговорочно доверять данному признаку нельзя, иногда расположение и внешний вид муравейников зависит от особенностей местного климата и рельефа.
Гнезда степных (диких) пчел (по внешнему виду напоминают комки грязи) всегда располагаются с южной стороны камней и стен.

Суслики роют норы в большинстве случаев с южной стороны от камней, деревьев.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
По влажности почвы возле
предметов.
Летом почва около больших камней, строений, деревьев, кустов более сухая с южной стороны.
По состоянию травяного
покрова.
У отдельно стоящих деревьев, пней, больших камней, строений с южной стороны трава растет гуще с южной стороны.
В жаркий день трава с северной стороны от предмета дольше сохраняется свежей, влажной, иногда с каплями росы.
По цветению растений и окраске плодов.
На цветущих кустарниках с южной стороны цветов больше, и распускаются они раньше, чем с северной стороны.
Ягоды и фрукты в период созревания раньше приобретают зрелую окраску с южной стороны.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
По признакам таяния снежного покрова (ранней весной).

Почва на склонах, корни деревьев и пней оголяются раньше с южной стороны.

В оврагах, лощинах, отдельных ямах, следах, оставленных на снегу человеком или животным, быстрее оттаивает северная сторона.

Лунки от стаявшего снега у одиноко стоящих деревьев, пней, камней вытянуты в южном направлении.

Иней и снег поднимаются по стволу деревьев, кустов выше с северной стороны.

Почва на северных опушках леса освобождается от снега на 10-20 дней раньше, чем на южной.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
По признакам таяния снежного покрова (ранней весной).
Остатки снега на северных склонах сохраняются дольше, чем на южных, а в горах сохраняются почти до самого лета.
На скалах, отдельно стоящих камнях с южной стороны висят многочисленные сосульки. Когда южная сторона камней высыхает, на северной стороне появляются сосульки.
В разгар весны на ровных площадках и на южных склонах снег, подтаивая, образует своеобразную «черепицу», состоящую из мелких острых шипов, разделенных впадинами, открытая часть которых направлена на юг. Шипы параллельны друг другу. Наклонены к земле под одним и тем же углом и своей плоскостью также указывают на юг. Угол наклона шипов соответствует углу нахождения солнца в наивысшей точке.

ОРИЕНТИРОВАНИЕ ПО МЕСТНЫМ ПРЕДМЕТАМ И ПРИРОДНЫМ ПРИЗНАКАМ
НЕОБХОДИМО ПОМНИТЬ:

искать приметы для ориентирования нужно только на отдельно стоящих растениях и предметах. В густолесье, в ущельях, оврагах и других складках и прогибах рельефа, в буреломе любые признаки смазаны, нечетко выражены, грешат приблизительностью так, как подвержены воздействию местного микроклимата;
ориентирование по местным предметам и природным признакам является приближенным и допускает серьезные погрешности. Нельзя окончательно судить о расположении сторон горизонта по одному - двум наблюдениям. Выводы необходимо делать после многократной проверки результатов. Во время движения надо беспрерывно искать приметы, подтверждающие правильность выбранного направления движения.
