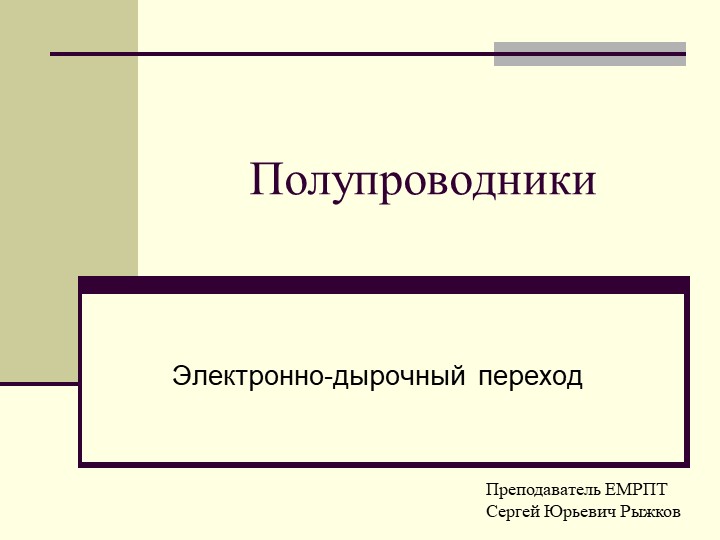

Полупроводники<br>Электронно-дырочный переход<br>Преподаватель ЕМРПТ<br>Сергей Юрьевич Рыжков <br>
1 слайд

Полупроводники
Электронно-дырочный переход
Преподаватель ЕМРПТ
Сергей Юрьевич Рыжков

Полупроводники<br>Что такое полупроводник<br>?<br>Это материал, проводимость которого больше проводи
2 слайд

Полупроводники
Что такое полупроводник
?
Это материал, проводимость которого больше проводимости диэлектрика, но меньше проводимости проводника.

Полупроводники<br>R<br>T<br>Проводники<br>T<br>R<br>Полупроводники<br>При нагревании полупроводников
3 слайд

Полупроводники
R
T
Проводники
T
R
Полупроводники
При нагревании полупроводников внутреннее электрическое сопротивление
При нагревании проводников внутреннее электрическое сопротивление
Полупроводники – элементы IV группы таблицы Менделеева.
Ge, Si
возрастает.
…?
…?
падает.

Строение полупроводников<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>tmax<br>tmin<br>to
4 слайд

Строение полупроводников
Si
Si
Si
Si
Si
Si
Si
Si
Si
tmax
tmin
topt

+<br>+<br>+<br>Строение полупроводников<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Сво
5 слайд

+
+
+
Строение полупроводников
Si
Si
Si
Si
Si
Si
Si
Si
Si
Свободные
электроны
Дырки
tmax
tmin
topt

Si<br>As<br>Строение полупроводников<br>Полупроводники с избыточными электронами называются<br>Si<br
6 слайд

Si
As
Строение полупроводников
Полупроводники с избыточными электронами называются
Si
Si
Si
Si
Si
Si
Si
Si
- полупроводниками n-типа
…?
Легирование V-валентным мышьяком (As)

In<br>+<br>Si<br>Строение полупроводников<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Полупро
7 слайд

In
+
Si
Строение полупроводников
Si
Si
Si
Si
Si
Si
Si
Si
Полупроводники с избыточными дырками называются
- полупроводниками p-типа
…?
Легирование III-валентным индием (In)

Примесная проводимость<br>In<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si<br>Si
8 слайд

Примесная проводимость
In
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
«Лишние» электроны в полупроводниках n-типа и «лишние»
дырки в полупроводниках р-типа обеспечивают
ПРИМЕСНУЮ ПРОВОДИМОСТЬ
In
+
As
n-тип
p-тип

Электронно-дырочный переход<br><br><br><br>Электронно-дырочным переходом называют область на границе
9 слайд

Электронно-дырочный переход



Электронно-дырочным переходом называют область на границе двух полупроводников, один из которых имеет электронную, а другой – дырочную электропроводность.
Что такое электронно-дырочный переход
?

Электронно-дырочный переход<br>p-n переход<br>p - тип<br>n - тип<br>
10 слайд

Электронно-дырочный переход
p-n переход
p - тип
n - тип

Односторонняя проводимость <br>p-n - перехода<br>L<br>p - тип<br>n - тип<br>Рекомбинация (воссоедине
11 слайд

Односторонняя проводимость
p-n - перехода
L
p - тип
n - тип
Рекомбинация (воссоединение)
электронов и дырок
Запирающий слой

Контрольные вопросы по теме<br>«ПОЛУПРОВОДНИКИ»<br>Дайте определение полупроводника. Виды полупровод
12 слайд

Контрольные вопросы по теме
«ПОЛУПРОВОДНИКИ»
Дайте определение полупроводника. Виды полупроводников.
Объясните характер температурной зависимости электрической проводимости для чистого и примесного полупроводников.
Объясните механизм собственной и примесной проводимости в полупроводниках.
Что является «основными» и «неосновными» носителями тока в полупроводниках n- и p-типа?
Дайте определение электронно-дырочного перехода?
Как возникает p-n переход при идеальном контакте полупроводников с разным типом электропроводности?
Объясните, как изменяется высота потенциального барьера при приложении внешнего прямого и обратного напряжений.
Объясните, почему электронно-дырочный переход может выпрямлять переменный ток.

СПАСИБО ЗА ВНИМАНИЕ!<br>
13 слайд

СПАСИБО ЗА ВНИМАНИЕ!
