Контроль качества и постобработка распечатанных деталей <br>

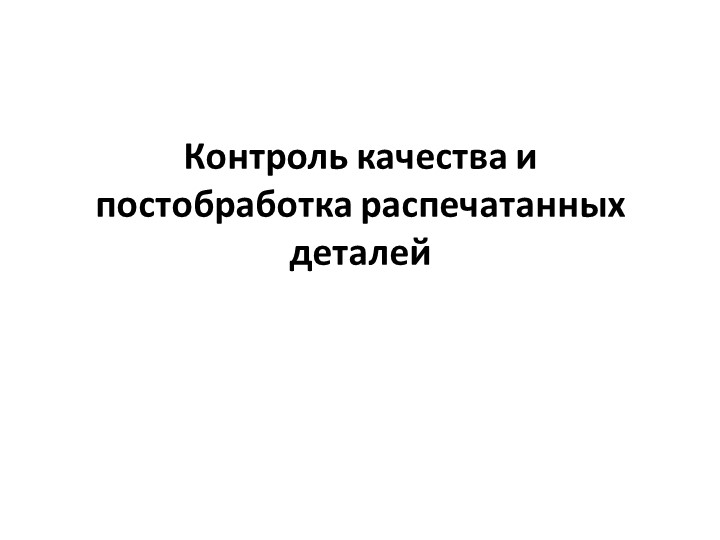

1 слайд

Контроль качества и постобработка распечатанных деталей

Прошедшие постобработку FDM-распечатки (слева направо): холодная сварка, заполнение пустот, необрабо
2 слайд

Прошедшие постобработку FDM-распечатки (слева направо): холодная сварка, заполнение пустот, необработанная, зачищенная шкуркой, отполированная, покрашенная и покрытая эпоксидной смолой
В FDM-распечатках обычно видны линии слоев

Удаление поддержек<br>Изначальная распечатка с подпорками, плохое удаление подпорок, хорошее удалени
3 слайд

Удаление поддержек
Изначальная распечатка с подпорками, плохое удаление подпорок, хорошее удаление подпорок

Удаление стандартных подпорок<br>Инструментарий:<br>кусачки;<br>острогубцы;<br>щипцы;<br>зубная щетк
4 слайд

Удаление стандартных подпорок
Инструментарий:
кусачки;
острогубцы;
щипцы;
зубная щетка;
кисточка.
Плюсы
Не меняет общую геометрию детали.
Процесс очень быстрый.
Минусы
Не удаляет линии от слоев, царапины и другие дефекты поверхности.
Если от опорной структуры остаются излишки материала или отметины, точность и внешний вид распечатки страдают.

Удаление растворимых поддержек<br>Инструментарий:<br>стойкая к воздействию растворителя емкость<br>р
5 слайд

Удаление растворимых поддержек
Инструментарий:
стойкая к воздействию растворителя емкость
растворитель
ультразвуковой очиститель (опционально)

Зачистка шкуркой<br>Инструментарий:<br>наждачная бумага с зерном<br>на 150, 220, 400, 600, 1000 и 20
6 слайд

Зачистка шкуркой
Инструментарий:
наждачная бумага с зерном
на 150, 220, 400, 600, 1000 и 2000
тряпочка для протирки
зубная щетка
мыло
маска на лицо
Плюсы
Получается исключительно гладкая поверхность.
Значительно облегчается дальнейшая постобработка (покраска, полировка, сглаживание и покрытие эпоксидной смолой).
Минусы
Не рекомендуется для деталей с двумя или одной оболочками, поскольку ошкуривание может распечатку повредить.
Процесс сложен в случае изощренных поверхностей и наличия у объекта мелких деталей.
Если зачистка производится слишком агрессивно и удаляется слишком много материала, это может сказаться на внешнем виде детали.

Холодная сварка<br>Инструментарий<br>Ацетон для ABS;<br>Дихлорметан для PLA, ABS<br>Губчатый апплика
7 слайд

Холодная сварка
Инструментарий
Ацетон для ABS;
Дихлорметан для PLA, ABS
Губчатый аппликатор

Плюсы<br>Ацетон не так сильно меняет цвет поверхности, как большинство клеев.<br>После высыхания сое
8 слайд

Плюсы
Ацетон не так сильно меняет цвет поверхности, как большинство клеев.
После высыхания соединение приобретает свойства ABS, что делает дальнейшую обработку более простой и единообразной.
Минусы
Соединение деталей ABS холодной «сваркой» ацетоном не такое прочное, как если бы деталь была напечатана целиком.
Чрезмерное использование ацетона может привести к растворению детали и негативно повлиять на окончательный внешний вид, а также на допуски.
АБС-пластик — ударопрочный аморфный материал.

Заполнение пустот<br>Инструментарий<br>Эпоксидная смола (только для небольших пустот)<br>Шпаклёвка д
9 слайд

Заполнение пустот
Инструментарий
Эпоксидная смола (только для небольших пустот)
Шпаклёвка для автомобильных кузовных работ (для больших пустот и соединений)
Филамент ABS и ацетон (только для небольших пустот в распечатках ABS)

Полировка<br>Инструментарий<br>Состав для полировки пластика<br>Наждачная бумага на P2000<br>Тряпочк
10 слайд

Полировка
Инструментарий
Состав для полировки пластика
Наждачная бумага на P2000
Тряпочка для протирки
Зубная щетка
Полировальный круг или тряпочка из микрофибры
Плюсы
Деталь полируется без растворителей, от которых ее может перекосить или от которых могут измениться ее допуски.
Если зачистка и полировка выполнены правильно, получается зеркально-гладкая поверхность, очень похожая на литую.
Полировка и зачистка пластика крайне экономичны, что делает этот метод достижения качественной доводки весьма рентабельным.
Минусы
Если хочется добиться зеркально-гладкой поверхности, перед полировкой деталь должна быть тщательно зачищена, что может сказаться на допусках.
После полировки грунтовка или краска уже не пристают.

Грунтовка и покраска<br>Серая FDM-распечатка из PLA, покрашенная аэрозольной краской в черный цвет<b
11 слайд

Грунтовка и покраска
Серая FDM-распечатка из PLA, покрашенная аэрозольной краской в черный цвет
Инструментарий
Тряпочка для протирки
Зубная щетка
Наждачная бумага с зерном на 150, 220, 400 и 600
Аэрозольная грунтовка для пластика
Финишная краска
Полировальные палочки
Полировальная бумага
Маскировочная лента (только если предполагается несколько цветов)
Нитриловые перчатки и соответствующая маска на лицо

Сглаживание парами<br>Сглаженная парами черная полусфера, напечатанная ABS<br>Инструментарий<br>Тряп
12 слайд

Сглаживание парами
Сглаженная парами черная полусфера, напечатанная ABS
Инструментарий
Тряпочка для протирки
Стойкий к воздействию растворителя герметичный контейнер
Растворитель
Бумажные полотенца
Алюминиевая фольга (или иной стойкий к воздействию растворителя материал)
Маска на лицо и химически стойкие перчатки

Погружение<br>Модель из PLA, обработанная погружением в Дихлорметан<br>Инструментарий<br>Стойкая к в
13 слайд

Погружение
Модель из PLA, обработанная погружением в Дихлорметан
Инструментарий
Стойкая к воздействию растворителя емкость
Растворитель
Крючок с проушиной или винтик
Большого сечения проволока для скульптуры или ландшафтного дизайна
Сушилка или сушильная рама
Маска на лицо и химически стойкие перчатки

Эпоксидное покрытие<br>Инструментарий<br>Двухкомпонентная эпоксидная смола<br>Губчатый аппликатор<br
14 слайд

Эпоксидное покрытие
Инструментарий
Двухкомпонентная эпоксидная смола
Губчатый аппликатор
Емкость для смешивания
Наждачная бумага на P1000 или тоньше

Металлизация<br>Плюсы<br>Металлизированная оболочка увеличивает прочность пластиковых распечаток, чт
15 слайд

Металлизация
Плюсы
Металлизированная оболочка увеличивает прочность пластиковых распечаток, что значительно расширяет сферы их применения.
При правильной гальванизации металлическое покрытие получается очень тонким, так что допуски в целом выдерживаются.
Поверхность (опять же, если все было правильно) получается великолепной, никто и не подумает, что объект напечатан на 3D-принтере.
 Минусы
В целом, чтобы получить профессиональный результат – очень дорого. Профессиональная гальванизация в домашних условиях требует изрядного количества оборудования.
Гальванизация в домашних условиях при несоблюдении техники безопасности чревата травмами.

https://3dpt.ru/page/postprocess<br><br>
16 слайд

https://3dpt.ru/page/postprocess
