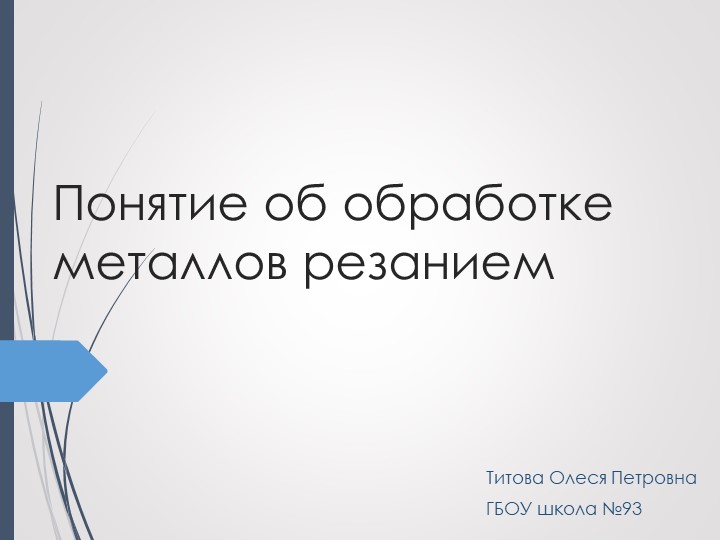

Понятие об обработке металлов резанием

Титова Олеся Петровна
ГБОУ школа №93

Основы учения о резании материалов разработал в XIX в. русский инженер и ученый И. А. Тиме (1838—1920). Он изложил их в книге «Сопротивление металлов и дерева резанью» (1870).
Вклад отечественных учёных в историю резания металла
В 1892 г. русский ученый К.А. Зворыкин (1861- 1928) разработал схему сил, действующих на резец.
В 1926 г. советский изобретатель А. М. Игнатьев (1879— 1936) сконструировал первый самозатачивающийся резец.

Резание — обработка материалов с помощью режущего инструмента для получения деталей и изделий заданных размеров, формы и качества поверхности.
Режущие инструменты
Токарный
резец
зубило
сверло
крейцмейсель
ножовка слесарная;
напильник
фреза
шлифовальная шкурка

Клин - основа режущей части
Задняя грань
Углы клина:
α-задний угол наклона;
β- угол заострения;
γ- передний угол наклона;
δ - угол резания.
Термин «клин» происходит от греч. «наклоняю»

Механическая обработка металла
сверление и зенкование
точение
фрезерование
шлифование
рубка
резка слесарной ножовкой
опиливание
нарезание резьбы
шабрение
Высечка (вырубка)
Резка слесарными ножницами
Без снятия стружки
Со снятием стружки

электрическая искра (электроискровой способ);
сочетание электротепла и электродуги (электроконтактный способ);
сочетание химических веществ и электрического тока (электрохимический способ);
сочетание абразивного инструмента и электрического тока (анодно-абразивный способ);
тепловой микровзрыв с электрическим током (анодно-механический способ); звуковые колебания (ультразвуковой способ);
мощный луч света (лазерный способ)
и т.д.
Для резания материалов также используются:

Гидроабразивная резка металла

Понятие о шероховатости,
Шероховатость -совокупность всех микронеровностей, образующих рельеф поверхности детали.

При обычной чистовой обработке резцом действительная площадь касания составляет менее 20% реальной.

Структура обозначения шероховатости поверхности
При применении знака без указания параметра и способа обработки его изображают без полки.

обозначение шероховатости поверхности
обозначение шероховатости поверхности, которая должна быть образована без удаления слоя материала, с указанием значения параметра шероховатости.
способ обработки детали конструктором не устанавливается
обозначение шероховатости поверхности, которая должна быть образована только удалением слоя материала

S — средний шаг неровностей профиля по вершинам;

Sm — средний шаг неровностей профиля по средней линии

tp — относительная опорная длина профиля.
параметры шероховатости поверхности
Высотные
Шаговые
Ra — среднее арифметическое отклонение профиля;

Rz— высота неровностей профиля по десяти точкам;

Rmax — наибольшая высота профиля.

Условные обозначения направления неровностей

ОБОЗНАЧЕНИЙ ШЕРОХОВАТОСТИ НА ЧЕРТЕЖАХ
Размер шероховатости (численное значение) указывается в микрометрах (мкм).

контроль шероховатости поверхности.
Цели контроля
определение принадлежности контролируемой поверхности к назначенному классу
определение годности поверхности детали в отношении требований к шероховатости поверхности

Зависимость шероховатости поверхности от вида обработки
