Презентация - "Презентация "Построение изображений в собирающей и рассеивающей линзах", 8 класс"

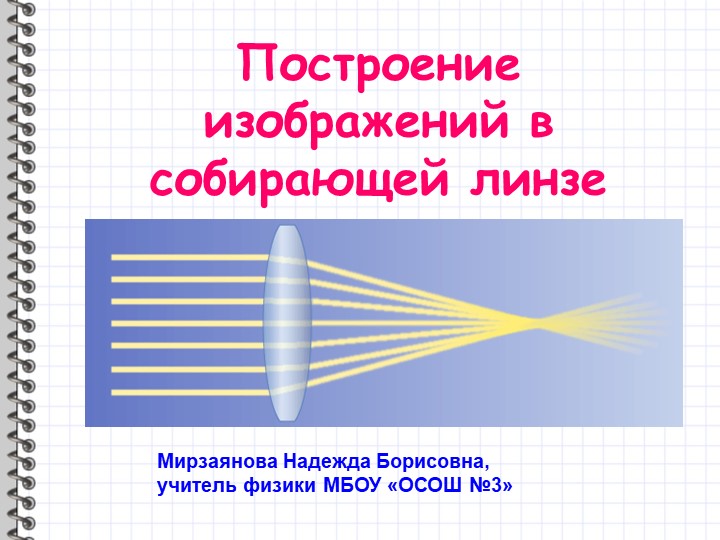

Построение изображений в собирающей линзе
Мирзаянова Надежда Борисовна,
учитель физики МБОУ «ОСОШ №3»

F
F
Отметьте точку предмета буквой А, построения выполняйте красным цветом.
Проведите луч от предмета/точки А до линзы, параллельно оптической оси; от линзы через фокус F, находящийся по другую сторону от предмета. Укажите направление луча стрелками.

А

F
F
3. Проведите луч от предмета/точки А до линзы через фокус F, находящийся с той же стороны, что и предмет, затем от линзы параллельно главной оптической оси.
А

F
F
4. Проведите луч от предмета/точки А через оптический центр линзы О не преломляя его.
5. В точке пересечения лучей поставьте точку А’. (для получения точки А’ достаточно построить 2 луча)
А
А’

F
F
6. Отметьте другую точку предмета буквой В, построения выполняйте синим цветом.
7. Проведите луч от предмета/точки В до линзы, параллельно оптической оси; от линзы через фокус F, находящийся по другую сторону от предмета. Укажите направление луча стрелками.

А
А’
В

F
F
7. Проведите луч от предмета/точки В через оптический центр линзы О не преломляя его.


А
А’
В

F
F
8. В точке пересечения лучей поставьте точку В’.
9. Соедините точки А’ и В’ пунктиром.


А
А’
В
В’

F
F
10. Напишите характеристику изображения предмета:
действительное (если предмет и изображения находятся по разные стороны линзы) или мнимое (если предмет и изображения находятся с одной стороны линзы);
увеличенное или уменьшенное;
прямое или перевернутое.



А
А’
В
В’
Изображение: действительное, уменьшенное, перевернутое

Изображение предметов в линзах

Изображение предметов в линзах

Изображение предметов в линзах

Построение изображений в рассеивающей линзе

1. Отметьте точку предмета буквой А, построения выполняйте красным цветом.
2. Проведите луч от предмета/точки А до линзы, параллельно оптической оси; от линзы через фокус F, находящийся с той же стороны, что и предмет. Укажите направление луча стрелками.
F
F
А

F
F
А
3. Проведите луч от предмета/точки А через оптический центр линзы О не преломляя его.
4. В точке пересечения лучей поставьте точку А’.
А’

F
F
А
4. Отметьте другую точку предмета буквой В, построения выполняйте синим цветом.
5. Повторите построения по пунктам 2 – 3 (достаточно построить 2 луча).
А’

F
F
А
7. В точке пересечения лучей поставьте точку В’.
8. Соедините точки А’ и В’ пунктиром.
9. Напишите характеристику изображения предмета.
А’
В’
Изображение:
прямое или перевернутое,
уменьшенное или увеличенное,
действительное или мнимое
Изображение: мнимое, уменьшенное, прямое

Изображение предметов в линзах
