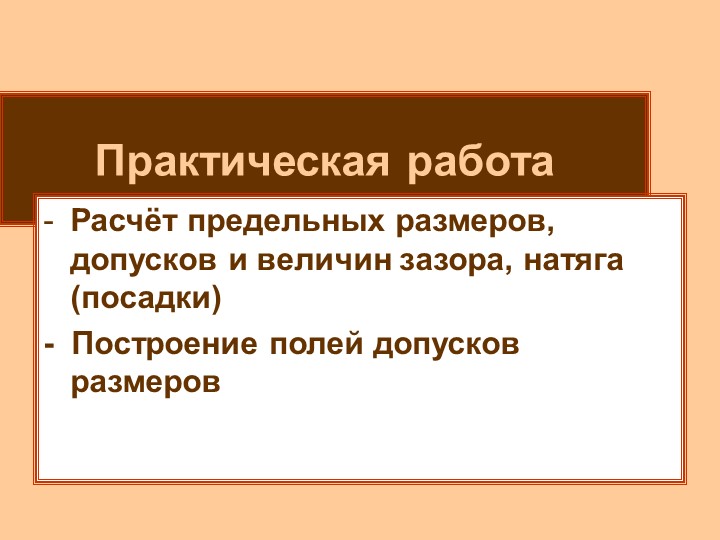

Практическая работа<br>Расчёт предельных размеров,  допусков и величин зазора, натяга (посадки)<br>-
1 слайд

Практическая работа
Расчёт предельных размеров, допусков и величин зазора, натяга (посадки)
- Построение полей допусков размеров

1. ПОВТОРЕНИЕ<br>Вопросы для повторения:<br>Что такое номинальный размер?<br>Что такое действительны
2 слайд

1. ПОВТОРЕНИЕ
Вопросы для повторения:
Что такое номинальный размер?
Что такое действительный размер?
Что такое допуск?
Что такое зазор и натяг?

3 слайд

Зазором называют разность между действительными размерами отверстия и вала, когда отверстие больше в
4 слайд

Зазором называют разность между действительными размерами отверстия и вала, когда отверстие больше вала;

Натягом называют разность между действительными размерами вала и отверстия, когда вал больше отверст
5 слайд

Натягом называют разность между действительными размерами вала и отверстия, когда вал больше отверстия.

Задача 1:  <br>Дан вал Ø 75+0,008     <br><br>Определить номинальный размер, предельные отклонения,
6 слайд

Задача 1:
Дан вал Ø 75+0,008

Определить номинальный размер, предельные отклонения, предельные размеры, допуск. вала.

Решение : <br>d =75, <br>es = + 0,008,  <br>ei = - 0  <br>d max = d + es =75+ 0,008 = 75,008  <br>d
7 слайд

Решение :
d =75,
es = + 0,008,
ei = - 0
d max = d + es =75+ 0,008 = 75,008
d min = d + ei = 75 + 0 = 75
Td = dmax - dmin = 75,008 - 75= 0,008.

8 слайд

dmax – наибольший допускаемый размер вала;<br>dmin – наименьший допускаемый размер вала;<br>Dmax – н
9 слайд

dmax – наибольший допускаемый размер вала;
dmin – наименьший допускаемый размер вала;
Dmax – наибольший допускаемый размер отверстия;
Dmin – наименьший допускаемый размер отверстия;
D=d – номинальный размер;
Td – допуск на изготовление вала;
TD – допуск на изготовление отверстия;
ES – верхнее предельное отклонение от номинального размера отверстия;
es – верхнее предельное отклонение от номинального размера вала;
EI – нижнее предельное отклонение от номинального размера отверстия;
ei – нижнее предельное отклонение от номинального размеравала.

Задача 2 <br>Дано отверстие Ø 10 мм.<br>Выполнить графическое изображение полей допусков для данного
10 слайд

Задача 2
Дано отверстие Ø 10 мм.
Выполнить графическое изображение полей допусков для данного отверстия с отклонениями:
а) ES=+0,2 EI=-0,1;
б)ES=0,1 EI=0 ; в)ES=0 EI=-0,1; г)ES=0,2 EI=-0,2 ;
д)ES=+0,4 EI=+0,2;
е)ES=-0,1 EI=-0,3.

Решение<br>
11 слайд

Решение

Домашнее задание<br>Вычислить допуск по предельным<br>размерам и отклонениям. <br>Дано: <br>dmax = 2
12 слайд

Домашнее задание
Вычислить допуск по предельным
размерам и отклонениям.
Дано:
dmax = 20, 010 мм
dmin = 19, 989 мм
es = 10 мкм
ei = -11 мкм

Td = dmax – dmin <br> Td = es - ei<br>
13 слайд

Td = dmax – dmin
Td = es - ei

14 слайд

Рассмотрим на примере для отверстия ø10 ES=+0.015  EI = 0    для вала Ø 10  es = -0,025  <br>ei = -0
15 слайд

Рассмотрим на примере для отверстия ø10 ES=+0.015  EI = 0    для вала Ø 10  es = -0,025
ei = -0,040.

Задача<br>- Рассчитать предельные размеры деталей, допуски размеров, величины зазоров (натягов), <br
16 слайд

Задача
- Рассчитать предельные размеры деталей, допуски размеров, величины зазоров (натягов),
- Выполнить графическое построение расположения полей допусков сопряженных деталей относительно нулевой линии с указанием номинального размера, отклонений, допусков предельных зазоров (натягов).

Для выполнения задачи необходимо пользоваться таблицами допусков и посадок по стандартам: ГОСТ 25347
17 слайд

Для выполнения задачи необходимо пользоваться таблицами допусков и посадок по стандартам: ГОСТ 25347-82 (СТ СЭВ 144-75), ГОСТ 25346-82 (СТ СЭВ 144-75) [2].

Ответ к домашней задаче<br><br>Td = 20,010 - 19,989 = 0,021 мм <br>Td = 10 - (-11) = 0,021 мм <br>
18 слайд

Ответ к домашней задаче

Td = 20,010 - 19,989 = 0,021 мм
Td = 10 - (-11) = 0,021 мм
