Понятие о машине и механизме
Технология 5 класс

Сегодня мы должны узнать и понять:
1.Что такое машина, механизм, деталь.
2.Познакомиться с классификацией машин.
3.Понять функции машин.
4.Научиться понимать устройство машин и механизмов
5. Узнать, что такое «деталь»
6. Определять соединения деталей.

В современном мире человека окружают различные машины. Многие из них вы видели.

Что произойдет с нашей жизнью, если исчезнут все машины?

Что такое машина?

Машина - это устройство, предназначенное для выполнения какой-либо работы путем преобразования одного вида энергии в другой.

Виды энергии
Виды энергии
тепловая
механическая
воды
ветра
электрическая
Энергия - это суть движения, во всех его формах и проявлениях

Классы машин





Технологические
Информационные
МАШИНЫ
Двигатели
Генераторы
Транспортные и подъемно-транспортные

Машины-двигатели— превращают энергию любого вида в механическую, например электрическую в механическую (стиральная машина) или тепловую в механическую (двигатель в автомобиле).

Машины-генераторы – преобразуют механическую энергию в другой вид энергии, например: турбина электростанции превращает энергию текущей в реке воды в электрическую энергию.

Технологические машины – предназначены для изменения размеров и форм заготовок, например станки для обработки древесины и металла.

Транспортные и подъемно-транспортные машины – служат для перемещения людей, грузов, изделий, например автомобили, подъёмные краны, лифты.

Информационные машины предназначены для преобразования информации. Это персональные компьютеры (ПК), ноутбуки, смартфоны.

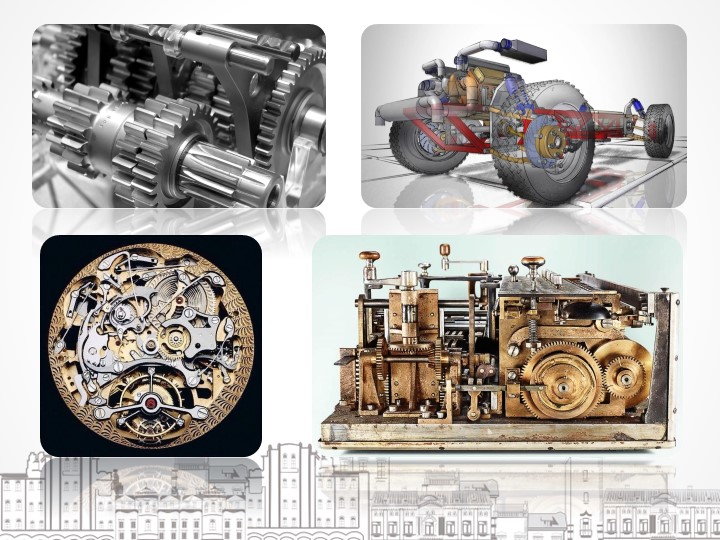

Машины состоят из одного или нескольких связанных между собой механизмов. Механизм — это устройство, имеющее несколько деталей, в котором при движении одного элемента (звена) другие звенья выполняют определённые согласованные движения
Винтовой механизм
Винт
гайка

Ременная передача
Ремень
Шкив 1
Шкив 2

Цепная передача
Ведущая звездочка
Ведомая звездочка
Цепь

Все машины и механизмы состоят из деталей
Деталь – это изделие, изготавливаемое из однородного материала без применения сборочных операций.

Гвозди
Ушко мебельное

Найдите простые и сложные детали у себя на рабочем верстаке

Чтобы машину или механизм собрать в единое целое, детали необходимо соединить между собой.
Соединения деталей могут быть подвижными и неподвижными.

Подвижное соединение
Неподвижное соединение

Практическая работа.

Сборка механизма для передвижения тележки.
Разбиться на 4 команды.
Используя детали детского конструктора, собрать тележку для передвижения на 4-х колесах.
Презентовать свое изделие.

Детали для сборки тележки

Варианты тележки в собранном виде

Варианты тележки в собранном виде

Варианты тележки в собранном виде

Посмотрите учебный фильм о том, как собирали тележки ваши предшественники
https://www.youtube.com/watch?v=JxeOMSv6gL4&t=12s
