Военные роботы<br>

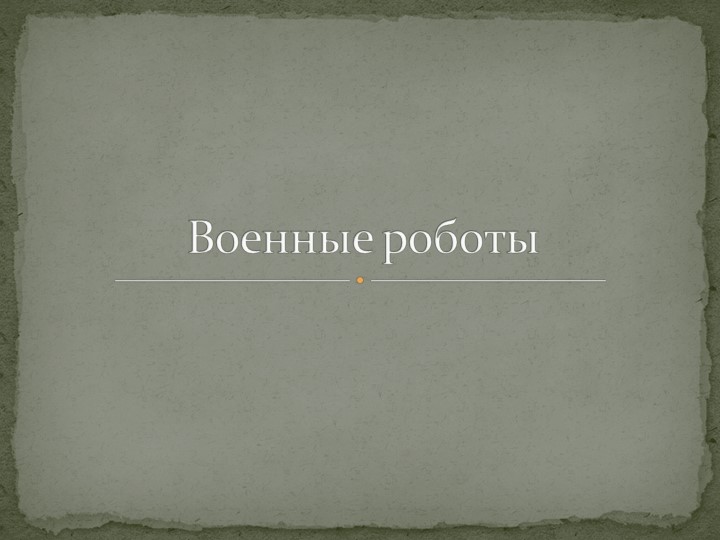

1 слайд

Военные роботы

Боевая автоматизированная система, которая предназначена для разминирования и разграждения, патрулир
2 слайд

Боевая автоматизированная система, которая предназначена для разминирования и разграждения, патрулирования и охраны объектов, огневой поддержки и разведки. На боевом модуле могут располагаться пулеметы, гранатометы, автоматические гранатометы. При массе в 7 тонн его запас хода составляет 400 км. Максимальная скорость движения 40 км/ч. Работает в пассивном режиме до 10 суток. Обнаруживает цели на расстоянии до 2500 м. Управляется дистанционно на удалении до 10 км от оператора. За техническое зрение отвечают камеры, оснащенные тепловизорами.
БАС-01Г БМ «Соратник»

Боевой роботизированный комплекс на колесном ходу, предназначенный преимущественно для огневой подде
3 слайд

Боевой роботизированный комплекс на колесном ходу, предназначенный преимущественно для огневой поддержки и разведки. Способен передвигаться по пересеченной гористой и лесистой местностях. При необходимости комплекс можно поставить на гусеницы. В стандартном варианте оснащается танковым пулеметом Калашникова (ПКТ), тремя противотанковыми гранатометами и одним штурмовым гранатометом. Способен развивать скорость до 20 км/ч на суше и до 2,5 узлов по воде, при этом может непрерывно работать 20 часов. При габаритах 335х185х165 см его снаряженная масса не превышает 1020 кг. Робот участвовал в боевых действиях в Сирии: в Латакии четыре комплекса «Арго» атаковали позиции боевиков при поддержке сирийских войск.
«Платформа-Арго»

Малогабаритная робототехническая платформа, которая предназначена для ведения разведки и доставки ма
4 слайд

Малогабаритная робототехническая платформа, которая предназначена для ведения разведки и доставки малых грузов. Оснащается двумя обзорными видеокамерами с подсветкой и поворотными флипперами, которые способны перевернуть робота, если необходимо. При размерах 45х35х15 см и массе 15кг он способен передвигаться со скоростью 1 м/с. На нем установлена планка Пикаттини, благодаря чему робот может переносить грузы весом до 10 кг. Работает автономно 2 часа и преодолевает уклоны до 30 градусов. Управляется дистанционно на расстоянии до 400 метров от оператора.
«Курсант»

Робот, способный вести радиационную и химическую разведку в труднодоступных участках местности, пром
5 слайд

Робот, способный вести радиационную и химическую разведку в труднодоступных участках местности, промышленных и жилых помещениях. Составляет дозную картограмму, следуя по маршруту разведки. Оснащается манипулятором для взаимодействия с объектами, видеокамерами, стереопарой, лазерным и звуковым дальномерами. Размеры робота: 148х65х80 см. При массе 300 кг он может двигаться со скоростью 0,5 м/с и работать автономно до двух часов. Манипулятор поднимает объекты весом до 10 кг.
«РТК-05»

Платформа робота модульная, благодаря чему его можно превратить в боевой, разведывательный или транс
6 слайд

Платформа робота модульная, благодаря чему его можно превратить в боевой, разведывательный или транспортировочный аппарат. В боевой экипировке оснащается станковым пулеметом «Корд» либо танковым пулеметом Калашникова (ПКТ), а также автоматическим гранатометным комплексом АГ-30М. Есть возможность установить и противотанковый ракетный комплекс «Корнет». Оснащается лазерным видеокамерами, лазерным дальномером, тепловизионной камерой. Максимальная дальность обнаружения цели с боевым модулем — 3000 м. С модулем артиллерийской разведки — 5000 м. Эффективная дальность поражения цели — 1000 м. Движется на гусеничном ходу со скоростью до 32 км/ч. Масса платформы без модулей — 1000 кг, грузоподъемность — 500 кг. Броня робота может выдержать попадание пули калибра 7,62 мм, выпущенной из снайперской винтовки или автомата (класс защиты — 5). Вариант с транспортным модулем оснащается манипулятором, сцепным устройством, лебедкой с тралом и транспортной тарой.
«Нерехта»

Мобильный робототехнический комплекс, который предназначен для поиска и диагностирования взрывных ус
7 слайд

Мобильный робототехнический комплекс, который предназначен для поиска и диагностирования взрывных устройств. Первый прототип робота вышел в свет в 2003 году. Принят на вооружение ВС РФ. Масса робота составляет 185 кг. Он может работать автономно до 4 часов, двигаясь под уклоном до 20 градусов. Манипулятор выдвигается на 1 метр от переднего края корпуса и способен в полностью вытянутом состоянии поднимать грузы до 30 кг, в сложенном состоянии — до 50 кг. Опасные устройства робот помещает в специальные эвакуационные контейнеры. Может работать даже в снегу, но при высоте покрова не более 15 см.
«Варан»

Робот-сапер, которые не только ищет, но и обезвреживает взрывные устройства. Для этой цели он оснаща
8 слайд

Робот-сапер, которые не только ищет, но и обезвреживает взрывные устройства. Для этой цели он оснащается гидроразрушителем, который удерживается манипулятором с четырьмя степенями свободы. Масса устройства — 35 кг, время автономной работы — 75 минут.
«Вездеход ТМ3»

Целая серия роботов, чье главное предназначение — разминирование взрывных устройств и снарядов. Базо
9 слайд

Целая серия роботов, чье главное предназначение — разминирование взрывных устройств и снарядов. Базовый вариант F6-A весит 220 кг и оснащается четырьмя цветными камерами. А его предшественник — робот F-5 — был использован для уничтожения преступника, напавшего в июле 2016 года на полицейских в Техасе. MarkV-A1 имеет схожий дизайн, но несколько больше, чем F6-A — он весит 358 кг; оснащается водяной пушкой и при необходимости дробовиком. Самый большой в семействе ANDROS — робот-сапер Wolverine, вес которого составляет 367,4 кг. А самый маленький и самый новый в линейке ANDROS — робот HD-1, который весит лишь 90 кг; этот робот-сапер успешно использовался инженерными войсками Израиля.
ANDROS (США)

Очередной робот-сапер, но отличающийся типом шасси от роботов серии ANDROS. У Wheelbarrow Mk.9 видои
10 слайд

Очередной робот-сапер, но отличающийся типом шасси от роботов серии ANDROS. У Wheelbarrow Mk.9 видоизмененный и заметно более узкий гусеничный привод. Его размеры — 135х63х124 см. При весе в 330-350 кг он может передвигаться со скоростью до 5 км/ч и работать автономно до трех часов. Манипулятор обладает семью степенями свободы. В полностью вытянутом состоянии он способен перемещать грузы массой до 20 кг, в собранном — до 150 кг. Робот оснащается набором камер — до 10 штук в зависимости от сложности выполняемой задачи.
Wheelbarrow Mk.9

Трехосная роботизированная платформа, на базе которой строят транспортных, инженерных, боевых и разв
11 слайд

Трехосная роботизированная платформа, на базе которой строят транспортных, инженерных, боевых и разведывательных роботов. Транспортный вариант с обозначением XM1217 оснащается модулем, который способен вместить до 1090 кг груза. Он предназначен также для эвакуации раненых с поля боя, подвоза боеприпасов и перевозки личного состава. При необходимости может служить укрытием — робот существенно уменьшает клиренс и защищает от обстрела. Вариант робота XM1218 предназначен для обнаружения и нейтрализации мин, а также для ведения разведки. Боевой вариант ARV-A по сути представляет собой легкий танк с дополнительным броневым экранированием верхней части шасси. Весит он 9,3 тонны и оснащается пушкой типа Mk 44 калибра 30 мм, а также пулеметом M240 калибра 7,62 мм. Дополнительно можно установить автоматический гранатомет XM307 ACSW, а также противотанковый ракетный комплекс. Модификация ARVA-L дополнительно оснащается выдвижной перископической трубой для обзора, аппаратурой для радиохимической и бактериологической разведки, постановщиков дымовых помех и набором минного разграждения.
MULE

Робот-сапер. При собственном весе в 226,7 кг, робот способен поднимать манипулятором предметы массой
12 слайд

Робот-сапер. При собственном весе в 226,7 кг, робот способен поднимать манипулятором предметы массой в 150 кг в сложенном виде и 35 кг — в полностью вытянутом. Радиус охвата манипулятора — 190,5 см. Робот оснащается четырьмя камерами и может развивать скорость до 12,9 км/ч. При этом он может двигаться на поверхностях под впечатляюще большим уклоном в 55 градусов. Может работать автономно до 10 часов подряд.
Kobra

Робот, предназначенный для взаимодействия с взрывными устройствами. Для определения степени опасност
13 слайд

Робот, предназначенный для взаимодействия с взрывными устройствами. Для определения степени опасности такого устройства робот может использовать портативное рентгеновское устройство, «просвечивая» объект. Для нейтрализации опасных объектов он может применить водяную пушку или дробовик, установленные на платформе. Также оснащен радиочастотным подавителем для блокирования сигнала к взрыву. За обзор отвечают камеры дневного и ночного видения. Управляется робот дистанционно на удалении до 500 м от оператора. Модификация Daksh Warrior оснащается пулеметом MG3 калибра 7,62 мм и при необходимости гранатометом.
Daksh (Индия)

Робототехнический комплекс, состоящий из транспортного модуля, который несет на борту гусеничного ро
14 слайд

Робототехнический комплекс, состоящий из транспортного модуля, который несет на борту гусеничного робота и компактный квадрокоптер. Этот модуль оснащается камерами и выступает в роли ретранслятора сигнала. Гусеничный робот, в свою очередь, предназначен для огневой поддержки и разведки. На него установлен легкий пулемет калибра 7,62 мм и комплекс камер. Его длина составляет 70 см, а высота — 60 см.
Sharp Claw 1 (Китай)

Китайский вариант американского транспортного робота Big Dog от Boston Dynamics. В переводе с китайс
15 слайд

Китайский вариант американского транспортного робота Big Dog от Boston Dynamics. В переводе с китайского Da Gou и означает «Big Dog» (большая собака). Суть та же — переносить полезные грузы подразделения. Но максимальный вес, который может взять на себя Da Gou, ограничивается 50 килограммами. А его скорость передвижения не может быть выше 6 км/ч. По заявлению производителя, он может преодолевать уклоны крутизной до 30 градусов. Первые варианты Da Gou оснащались специальной рамой, которая предотвращала переворачивание робота.
Da Gou (Китай)
