Презентация - "Анализ опасности поражения электрическим током"

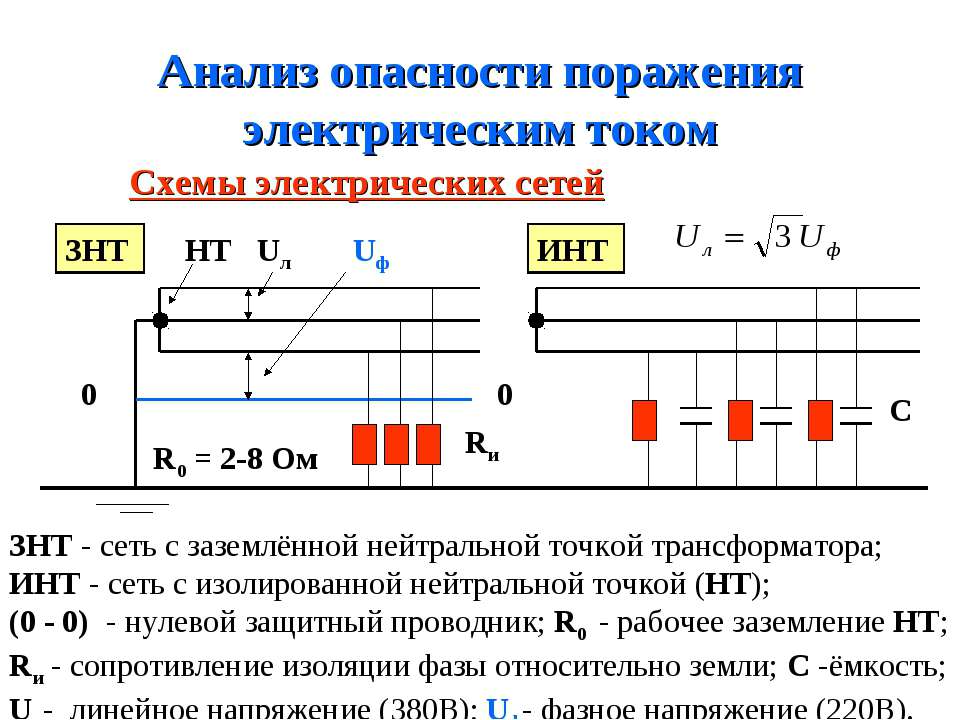

Анализ опасности поражения электрическим током Схемы электрических сетей ЗНТ ИНТ ЗНТ - сеть с заземлённой нейтральной точкой трансформатора; ИНТ - сеть с изолированной нейтральной точкой (НТ); (0 - 0) - нулевой защитный проводник; R0 - рабочее заземление НТ; Rи - сопротивление изоляции фазы относительно земли; С -ёмкость; Uл- линейное напряжение (380В); Uф- фазное напряжение (220В).

Опасные ситуации поражения током 1. Случайное двухфазное или однофазное прикосновение к токоведущим частям. 2. Приближение человека на опасное расстояние к шинам высокого напряжения (по нормативам минимальное расстояние - 0,7 м.) 3. Прикосновение к металлическим нетоковедущим частям оборудования, которые могут оказаться под напряжением, из-за повреждения изоляции или ошибочных действий персонала. 4. Попадание под шаговое напряжение при передвижении человека по зоне растекания тока от упавшего на землю провода или замыкания токоведущих частей на землю.

Двухфазное прикосновение к токоведущим частям Наиболее опасным случаем является прикосновение к двум фазным проводам (а) и к фазному и нулевому проводу (б). Ток Iч, проходящий через человека, и напряжение прикос- новения Uпр (В) при сопротивлении человека Rч (Ом): Напряжение прикосновения - это разность потенциалов двух точек цепи, которых касается человек поверхностью кожи. Путь тока - «рука-рука»

Однофазное прикосновение к сети с ЗНТ Этот случай менее опасен, чем двухфазное прикосновение, так как в цепь поражения включается сопротивление обуви Rоб и пола Rп. R = Rч+ Rоб+ Rп Цепь поражения: Сети с ЗНТ применяются на предприятиях, в городах, на селе. Путь тока - «рука-нога»

Однофазное прикосновение к сети с ИНТ Этот случай менее опасен, чем для сети с ЗНТ при нормальном сопротивлении изоляции Rи (Ом), но опасность для сети большой протяжённости может возрасти из-за наличия ёмкостного тока. При одинаковом Rи каждой фазы суммарное сопротив- ление изоляции равно: Сети с ИНТ применяют при небольшой протяжённости линий. Они требуют постоянного контроля Rи. Путь тока - «рука-нога»

Опасные ситуации поражения током в бытовой сфере

МБОУ СОШ №2 г.Радужный Владимирской обл. Учитель физики : Муханов С.А. Учитель ОБЖ : Путилов Г.М.
