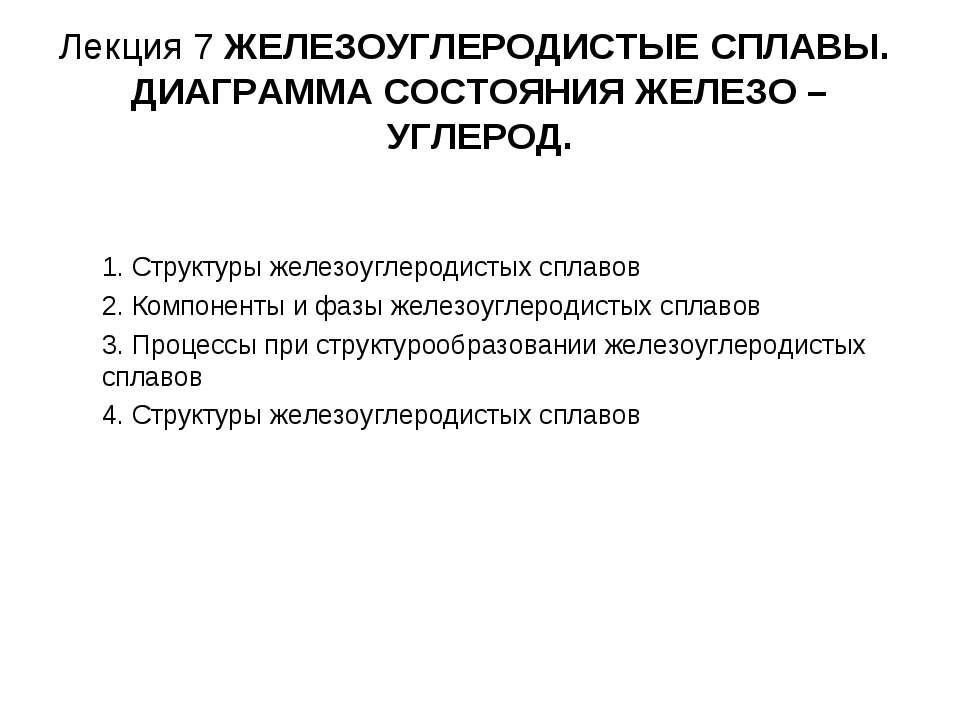

Лекция 7 ЖЕЛЕЗОУГЛЕРОДИСТЫЕ СПЛАВЫ. ДИАГРАММА СОСТОЯНИЯ ЖЕЛЕЗО – УГЛЕРОД. 1. Структуры железоуглеродистых сплавов 2. Компоненты и фазы железоуглеродистых сплавов 3. Процессы при структурообразовании железоуглеродистых сплавов 4. Структуры железоуглеродистых сплавов

Железоуглеродистые сплавы – стали и чугуны – важнейшие металлические сплавы современной техники. Производство чугуна и стали по объему превосходит производство всех других металлов вместе взятых более чем в десять раз. Диаграмма состояния железо – углерод дает основное представление о строении железоуглеродистых сплавов – сталей и чугунов. Начало изучению диаграммы железо – углерод положил Чернов Д.К. В 1868 году Чернов впервые указал на существование в стали критических точек и на зависимость их положения от содержания углерода. Диаграмма железо – углерод должна распространяться от железа до углерода. Железо образует с углеродом химическое соединение: цементит – Каждое устойчивое химическое соединение можно рассматривать как компонент, а диаграмму – по частям.

Так как на практике применяют металлические сплавы с содержанием углерода до 5%, то рассмотрим часть диаграммы состояния от железа до химического соединения цементита, содержащего 6,67 % углерода. 7.1. Компоненты и фазы железоуглеродистых сплавов Компонентами железоуглеродистых сплавов являются железо, углерод и цементит. 1. Железо – переходный металл серебристо-светлого цвета. Имеет температуру плавления – 1539° С± 5° С. В твердом состоянии железо может находиться в двух модификациях. Полиморфные превращения происходят при температурах 911° С и 1392° С. При температуре ниже 911° С существует с объемно-центрированной кубической решеткой. В интервале температур 911... 1392° С устойчивым является ,с гранецентрированной кубической решеткой.

Полиморфизм железа Кривая охлаждения железа Кристаллическая решетка графита

Выше 1392° С железо имеет объемно-центрированную кубическую решетку и называется или высокотемпературное Высокотемпературная модификация не представляет собой новой аллотропической формы. Критическую температуру 911°С превращения обозначают точкой , а температуру 1392° С превращения , – точкой . При температуре ниже 768° С железо ферромагнитно, а выше – парамагнитно. Точка Кюри – 768° С обозначается . Железо технической чистоты обладает невысокой твердостью (80 НВ) и прочностью (предел прочности – , предел текучести – и высокими характеристиками пластичности (относительное удлинение – , а относительное сужение – Свойства могут изменяться в некоторых пределах в зависимости от величины зерна. Железо характеризуется высоким модулем упругости, наличие которого проявляется и в сплавах на его основе, обеспечивая высокую жесткость деталей из этих сплавов.

Железо со многими элементами образует растворы: с металлами – растворы замещения, с углеродом, азотом и водородом – растворы внедрения. 2. Углерод относится к неметаллам. Обладает полиморфным превращением, в зависимости от условий образования существует в форме графита с гексагональной кристаллической решеткой (температура плавления – 3500 °С, плотность – 2,5 ) или в форме алмаза со сложной кубической решеткой с координационным числом равным четырем (температура плавления – 5000 °С. В сплавах железа с углеродом углерод находится в состоянии твердого раствора с железом и в виде химического соединения – цементита ( ), а также в свободном состоянии в виде графита (в серых чугунах). 3. Цементит ( ) – химическое соединение железа с углеродом (карбид железа), содержит 6,67 % углерода. Аллотропических превращений не испытывает. Кристаллическая решетка цементита состоит из ряда октаэдров, оси которых наклонены друг к другу.

Температура плавления цементита точно не установлена (1250, 1550° С). При низких температурах цементит слабо ферромагнитен, магнитные свойства теряет при температуре около 217° С. Цементит имеет высокую твердость (более 800 НВ, легко царапает стекло), но чрезвычайно низкую, практически нулевую, пластичность. Такие свойства являются следствием сложного строения кристаллической решетки. Цементит способен образовывать твердые растворы замещения. Атомы углерода могут замещаться атомами неметаллов: азотом, кислородом; атомы железа – металлами: марганцем, хромом, вольфрамом и др. Такой твердый раствор на базе решетки цементита называется легированным цементитом. Цементит – соединение неустойчивое и при определенных условиях распадается с образованием свободного углерода в виде графита. Этот процесс имеет важное практическое значение при структурообразовании чугунов.

Рис. 7.1 – Диаграмма состояния Fe–Fe3C

В системе железо – углерод существуют следующие фазы: жидкая фаза, феррит, аустенит, цементит. 1. Жидкая фаза. В жидком состоянии железо хорошо растворяет углерод в любых пропорциях с образованием однородной жидкой фазы. 2. Феррит (Ф) – твердый раствор внедрения углерода в – железе. Феррит имеет переменную предельную растворимость углерода: минимальную – 0,006 % при комнатной температуре (точка Q), максимальную – 0,02 % при температуре 727° С (точка Р). Углерод располагается в дефектах решетки. При температуре выше 1392° С существует высокотемпературный феррит ( ) ( ), с предельной растворимостью углерода 0,1 % при температуре 1499° С (точка J) Свойства феррита близки к свойствам железа. Он мягок (твердость – 130 НВ, предел прочности – ) и пластичен (относительное удлинение – ), магнитен до 768° С.

3. Аустенит (А) – твердый раствор внедрения углерода в – железо. Углерод занимает место в центре гранецентрированной кубической ячейки. Аустенит имеет переменную предельную растворимость углерода: минимальную – 0,8 % при температуре 727° С (точка S), максимальную – 2,14 % при температуре 1147° С (точка Е). Аустенит имеет твердость 200...250 НВ, пластичен (относительное удлинение – ),парамагнитен. При растворении в аустените других элементов могут изменяться свойства и температурные границы существования. 4. Цементит – характеристика дана выше. В железоуглеродистых сплавах присутствуют фазы: цементит первичный ( ), цементит вторичный ( ), цементит третичный ( ). Химические и физические свойства этих фаз одинаковы. Влияние на механические свойства сплавов оказывает различие в размерах, количестве и расположении этих выделений. Цементит первичный выделяется из жидкой фазы в виде крупных пластинчатых кристаллов.

Цементит вторичный выделяется из аустенита и располагается в виде сетки вокруг зерен аустенита (при охлаждении – вокруг зерен перлита). Цементит третичный выделяется из феррита и в виде мелких включений располагается у границ ферритных зерен Координаты точек диаграммы железо-углерод представлены ниже

7.2. Процессы при структурообразовании железоуглеродистых сплавов Линия ABCD – ликвидус системы. На участке АВ начинается кристаллизация феррита ( ), на участке ВС начинается кристаллизация аустенита, на участке CD – кристаллизация цементита первичного. Линия AHJECF – линия солидус. На участке АН заканчивается кристаллизация феррита ( ). На линии НJВ при постоянной температуре 1499° С идет перетектическое превращение, заключающееся в том, что жидкая фаза реагирует с ранее образовавшимися кристаллами феррита ( ), в результате чего образуется аустенит:

На участке JE заканчивается кристаллизация аустенита. На участке ECF при постоянной температуре 1147° С идет эвтектическое превращение, заключающееся в том, что жидкость, содержащая 4,3 % углерода превращается в эвтектическую смесь аустенита и цементита первичного: Эвтектика системы железо – цементит называется ледебуритом (Л), по имени немецкого ученого Ледебура, содержит 4,3 % углерода. При температуре ниже 727° С в состав ледебурита входят цементит первичный и перлит, его называют ледебурит превращенный (ЛП). По линии HN начинается превращение феррита ( ) в аустенит, обусловленное полиморфным превращением железа. По линии NJ превращение феррита ( ) в аустенит заканчивается.

По линии GS идет превращение аустенита в феррит, обусловленное полиморфным превращением железа. По линии PG превращение аустенита в феррит заканчивается. По линии ES начинается выделение цементита вторичного из аустенита, обусловленное снижением растворимости углерода в аустените при понижении температуры. По линии МО при постоянной температуре 768° С имеют место магнитные превращения. По линии PSK при постоянной температуре 727° С идет эвтектоидное превращение, заключающееся в том, что аустенит, содержащий 0,8 % углерода, превращается в эвтектоидную смесь феррита и цементита вторичного: По механизму данное превращение похоже на эвтектическое, но протекает в твердом состоянии.

Эвтектоид системы железо – цементит называется перлитом (П), содержит 0,8 % углерода. Название получил за то, что на полированном и протравленном шлифе наблюдается перламутровый блеск. Перлит может существовать в зернистой и пластинчатой форме, в зависимости от условий образования. По линии PQ начинается выделение цементита третичного из феррита, обусловленное снижением растворимости углерода в феррите при понижении температуры. Температуры, при которых происходят фазовые и структурные превращения в сплавах системы железо – цементит, т.е. критические точки, имеют условные обозначения.

Обозначаются буквой А (от французского arret – остановка): – линия PSK (727) – превращение П А; – линия МО (768, т. Кюри) – магнитные превращения; – линия GOS ( переменная температура, зависящая от содержания углерода в сплаве) – превращение Ф А; – линия NJ (переменная температура, зависящая от содержания углерода в сплаве) – превращение ); – линия SE (переменная температура, зависящая от содержания углерода в сплаве) – начало выделения цементита вторичного (иногда обозначается ). Так как при нагреве и охлаждении превращения совершаются при различных температурах, чтобы отличить эти процессы вводятся дополнительные обозначения. При нагреве добавляют букву с, т.е при охлаждении – букву r, т.е. .

7.3. Структуры железоуглеродистых сплавов Все сплавы системы железо – цементит по структурному признаку делят на две большие группы: стали и чугуны. Особую группу составляют сплавы с содержанием углерода менее 0,02% (точка Р), их называют техническое железо. Структура таких сплавов после окончания кристаллизации состоит или из зерен феррита (рис.7.2 а), при содержании углерода менее 0,006 %, или из зерен феррита и кристаллов цементита третичного, расположенных по границам зерен феррита, если содержание углерода от 0,006 до 0,02 %. Углеродистыми сталями называют сплавы железа с углеродом, содержащие 0,02...2,14 % углерода, заканчивающие кристаллизацию образованием аустенита. Они обладают высокой пластичностью, особенно в аустенитном состоянии.

Рис. 7.2 – Микроструктуры углеродистых доэвтектоидных сталей и схемы их зарисовки а б в а – техническое железо; б – сталь 45; в – сталь У8

По содержанию углерода и по структуре стали подразделяются на: - доэвтектоидные (0,02%

Чугуны, кристаллизующиеся в соответствии с диаграммой состояния железо – цементит, отличаются высокой хрупкостью. Цвет их излома – серебристо-белый. Такие чугуны называются белыми чугунами. По количеству углерода и по структуре белые чугуны подразделяются на: - доэвтектические (2,14%

Рис. 7.3 - Внешний вид графитных включений и схемы их зарисовки а – пластинчатый; б – шаровидный а б а б в а – пластинчатый; б – шаровидный в – хлопьевидный

Рис. 7.4 – Структура серых чугунов и схемы их зарисовки а – перлитный чугун, х200; б – ферритно-перлитнй чугун, х100, в – ферритный чугун, х100 а б в
