«Моя профессия радиотехник» В папку вошло техническое описание экспонатов, находящихся в Музее истор
1 слайд

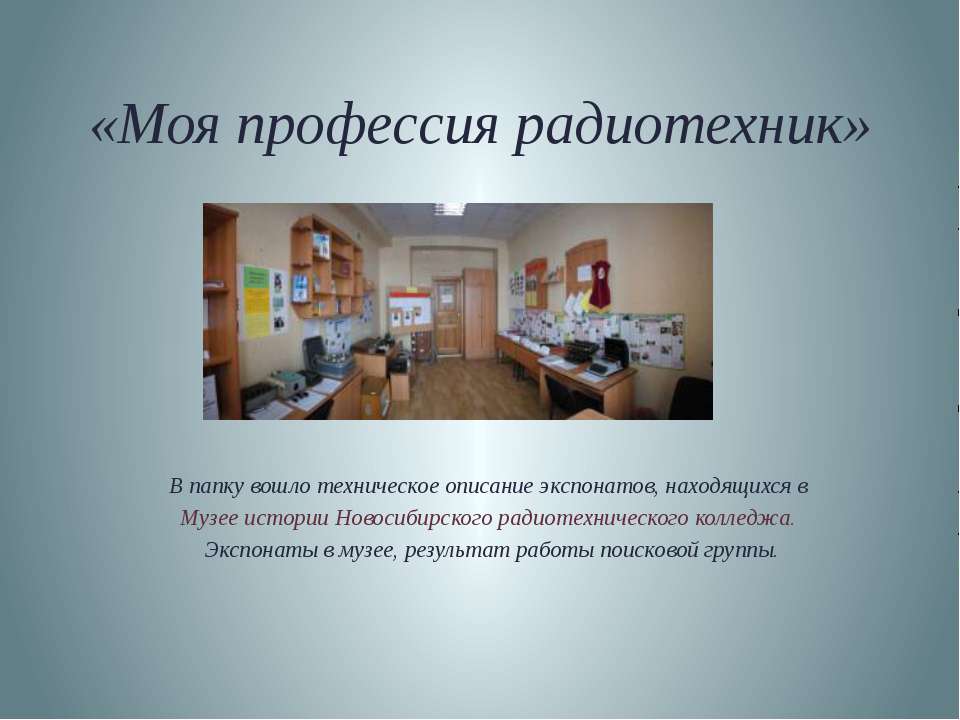

«Моя профессия радиотехник» В папку вошло техническое описание экспонатов, находящихся в Музее истории Новосибирского радиотехнического колледжа. Экспонаты в музее, результат работы поисковой группы.

Вега У-12-стерео ''Вега У-120-стерео'', позднее ''Вега 10У-120-стерео&
2 слайд

Вега У-12-стерео ''Вега У-120-стерео'', позднее ''Вега 10У-120-стерео'' полный усилитель 1 группы сложности. Он предназначен для усиления сигналов от различных источников звуковых программ. Модель имеет: коммутацию входов источников программ; регулировку АЧХ ВЧ(Высоких частот) и НЧ(Низких частот), громкости и стереобаланса; ступенчатое изменение громкости; включение фильтров ВЧ, НЧ; индикаторы сети и перегрузки. Габаритные размеры усилителя - 430х70х360 мм. Его масса 7 кг.

Портативный транзисторный радиоприёмник "Вега-402". Портативный транзисторный радиоприёмни
3 слайд

Портативный транзисторный радиоприёмник "Вега-402". Портативный транзисторный радиоприёмник "Вега-402". Бердский радиозавод. Производство начато в 1972 году. Радиоприёмник - ''Вега-402'' экспортировался в ряд социалистических стран. Портативный транзисторный радиоприёмник 4 класса ''Вега-402'' работает в диапазона в ДВ и СИ. Габариты приёмника - 157х160х64 мм, вес 980 гр. В комплект входит кожаный футляр. Награжден дипломом ВДНХ СССР 2 степени. Выпускался с1972-1980 г . Всего выпущено: 1919976 штук.

Ц4353 Ц4353 - стрелочный комбинированный аналоговый прибор тестер-мультиметр (Ц 4353,4353). Предназн
4 слайд

Ц4353 Ц4353 - стрелочный комбинированный аналоговый прибор тестер-мультиметр (Ц 4353,4353). Предназначен для измерений силы и напряжения постоянного и переменного тока, сопротивления постоянному току, емкости и относительного уровня передачи переменного напряжения. Сила постоянного и переменного тока 60 мкА - 1,5 А. Напряжение постоянного и переменного тока до 600В. Сопротивления до 10 МОм.

Катушечный магнитофон "Комета МГ-201 Катушечный магнитофон "Комета МГ-201«. Новосибирский
5 слайд

Катушечный магнитофон "Комета МГ-201 Катушечный магнитофон "Комета МГ-201«. Новосибирский завод ТочМаш. Производство с 1965 по 1968 год Магнитофон - ''Комета МГ-201'', (в некоторых документах он именовался ''Кометой- 201''). Скорости движения магнитной ленты три: 19,05, 9,53, 4,76 см/сек. Номинальная выходная мощность усилителя 1,5 вт. От сети потребляемая мощность 65 вт. Габариты аппарата 400х350х220 мм, масса 14 кг. Претерпев за годы выпуска, три усовершенствования электрической схемы, с 1968 года магнитофон был модернизирован в модель ''Комета МГ-201М''.

Палестра-02 Палестра-02 Первая советская телевизионная приставка промышленного производства, выпуска
6 слайд

Палестра-02 Палестра-02 Первая советская телевизионная приставка промышленного производства, выпускавшаяся в СССР в 1978—1980 годах. Получила своё название от древнегреческой палестры. В отличие от всех последующих советских бытовых игровых приставок Pong- типа промышленного производства, одно -кристалльной не является, и выполнена на нескольких десятках дискретных ИМС-структурах ТТЛ, Производилась в г. Львов-49 (ныне Львов). В наши дни встречается крайне редко. Технические характеристики Элементная база: дискретные ИМС структуры ТТЛ Питание: 220В 50Гц Потребляемая мощность: 20 Вт ТВ-каналы: IV канал советских ТВ Габариты: основной блок 390х250х98 пульт управления 130х65х40 Масса: 4 кг

Радиоприёмник ''Альпинист-321'' Радиоприёмник ''Альпинист-321'�
7 слайд

Радиоприёмник ''Альпинист-321'' Радиоприёмник ''Альпинист-321'' выпуск с 1986 года, представляет собой двух диапазонный ДВ и СВ супер гетеродин переносного типа с питанием от батарей или от электрической сети 220 вольт через выносной девяти вольтовый блок питания. Технические характеристики приёмника: Диапазон принимаемых частот (или волн): ДВ: 148.5..283.5 кГц (2020.2..1058.2 м), СВ: 526.5..1606.5 кГц (569.8...186.7 м). Чувствительность радиоприёмника на внутреннюю магнитную антенну: ДВ 1.5, СВ 0.7 мВ/м. Селективность (избирательность по соседнему каналу) 30 дБ. Номинальная выходная мощность УЗЧ - 500 мВт, максимальная - 800 мВт. Диапазон воспроизводимых звуковых частот 200...3550 Гц. Питание от 4-х элементов А-343.

Радиоприёмник ''Вега РП-240'' Радиоприёмник ''Вега РП-240''
8 слайд

Радиоприёмник ''Вега РП-240'' Радиоприёмник ''Вега РП-240'' - принимает радиостанции в диапазонах ДВ, СВ на внутреннюю магнитную антенну, а так же в диапазоне УКВ-ЧМ на встроенную, телескопическую. Передачи можно слушать на громкоговоритель или головные телефоны, громкоговоритель при этом отключается. Чувствительность в диапазонах: ДВ - 2, СВ - 1,6, УКВ - 0,1 мкВ/м. Селективность при расстройке на ± 9 кГц в диапазонах: ДВ и СВ - 28 дБ. Диапазон воспроизводимых звуковых частот в AM тракте - 315...3550 Гц, в ЧМ - 315...7100 Гц. Максимальная выходная мощность 0,2 Вт. С 1986 года, этим же заводом выпускались точно такие же как по схеме, так и по конструкции и внешнему виду приёмники - ''Вега-340'' и ''Вега-342''. "Электроника-304" является аналогом радиоприёмника Бердского радиозавода ''Вега-342'‘.

Радиоприёмник "ВЭФ-202" Переносной транзисторный радиоприёмник 2-го класса "ВЭФ-202&q
9 слайд

Радиоприёмник "ВЭФ-202" Переносной транзисторный радиоприёмник 2-го класса "ВЭФ-202". (АПП-II). Рижский электротехнический завод "ВЭФ". Выпуск приёмника с 1971 года. Радиоприёмник "ВЭФ-202" создан на основе серийной модели ''ВЭФ-201'' и отличается от него другим внешним оформлением, да небольшими изменениями в электрической схеме. Cуществует Радиоприемник VEF-202 редкого красного цвета Олимпиец. Выпуск — август 1979 года. 113 рублей 72 копейки (аж на 14 рублей дороже, чем год назад, плата за олимпийскую серию). Очень яркий радиоприёмник. Еще существует Радиоприемник VEF-202 редкого вишневого цвета.(тоже олимпийская серия) приемник выпущен в августе 1980 года. За год, прошедший с 1979, цена не изменилась — 113 рублей 72 копейки. Диапазоны принимаемых частот: ДВ - 150...408 кГц, СВ - 525..1605 кГц, под диапазоны: KBI - 3,95...5,7 МГц, KBII - 5,85...6,3 МГц, KBIII - 7,0...7,4 МГц, KBIV - 9,5..9,775 МГц, KBV - 11,7...12,1 МГц. Чувствительность на магнитную антенну в диапазонах СВ 1000, ДВ 2000мкВ/м. Чувствительность в KB поддиапазонах с телескопической антенной 70 мкВ. Избирательность при расстройке ±10 кГц, не хуже 34 дБ. Полоса воспроизведения ЗЧ при работе на внутренний громкоговоритель 1ГД-4А - 200...4000 Гц. Максимальная выходная мощность приёмника 250 мВт. Питание от 6 элементов 373 Сатурн. Продолжительность работы от комплекта новых элементов более 200 часов.

Электроника МК-56 МК-56 — программируемый микрокалькулятор с обратной польской записью для проведени
10 слайд

Электроника МК-56 МК-56 — программируемый микрокалькулятор с обратной польской записью для проведения инженерных расчетов. Относится ко второму поколению советских программируемых калькуляторов. Электроника МК-56 — настольный аналог «МК-54», который в свою очередь по своим возможностям совершенно аналогичен модели Б3- 34; в программное обеспечение добавлено лишь представление углов в градах, но и оно присутствовало в поздних моделях Б3-34 как недокументированное свойство.). Память 98 команд и 14 регистров, быстродействие около 5 простых операций в секунду. При выключении калькулятора содержимое памяти стирается. Год выпуска: как минимум от 1982 до 1992 Число разрядов мантиссы/порядка: 8/2 Количество операционных регистров: 4 Количество адресуемых регистров памяти: 14 Регистр восстановления результата предшествующей операции. Есть Количество выполняемых операций: 51 Количество шагов программы: 98 Адресация: прямая и косвенная. Представление углов: радианы, градусы, грады функции 1/x, x2, √x, ex, ln x, sin x, cos x, функции lg x, 10x, tg x, arcsin x, arccos x, arctg x. Целая и дробная части x, модуль x, max, знак x, генерация случайных чисел: Нет Логические операции: Преобразование углов и времени. Нет энерго-независимости памяти. Нет внешних модулей. Масса: 0,39, питание: 220 В, 50 Гц. Оформление: настольное

Экзаменатор (УЛС) Универсальный прибор технических средств обучения. Использовался в Новосибирском р
11 слайд

Экзаменатор (УЛС) Универсальный прибор технических средств обучения. Использовался в Новосибирском радиотехническом техникуме на уроках для проверки теоретических знаний студентов по карточкам программированного опроса. Студентам давалось 5 вопросов по каждому 5 вариантов ответов. На столе преподавателя был стенд, запрограммированный на правильный ответ , к которому были подключены все экзаменаторы. Включённая лампочка на экзаменаторе означала правильный ответ. Данный прибор изготовлялся студентами НРТТ в мастерских во время практик . Использовался до 1991 года.

Магнитола “Легенда” Встроен катушечный магнитофон, принимает длинные , средние, короткие , ультракор
12 слайд

Магнитола “Легенда” Встроен катушечный магнитофон, принимает длинные , средние, короткие , ультракороткие волны. 1960-1970 –х гг. выпуска.

Проигрыватель “Молодёжный” Воспроизводит грампластинки на скорости 33, 45, 78 оборотов в минуту. 196
13 слайд

Проигрыватель “Молодёжный” Воспроизводит грампластинки на скорости 33, 45, 78 оборотов в минуту. 1960-х гг. выпуска.

Диапроектор “Свитязь” Предназначен для демонстрирования цветных и чёрных диапозитов в рамках 50 x 50
14 слайд

Диапроектор “Свитязь” Предназначен для демонстрирования цветных и чёрных диапозитов в рамках 50 x 50 мм. 1979 года выпуска.
