Презентация - "открытый урок 15 ноября"

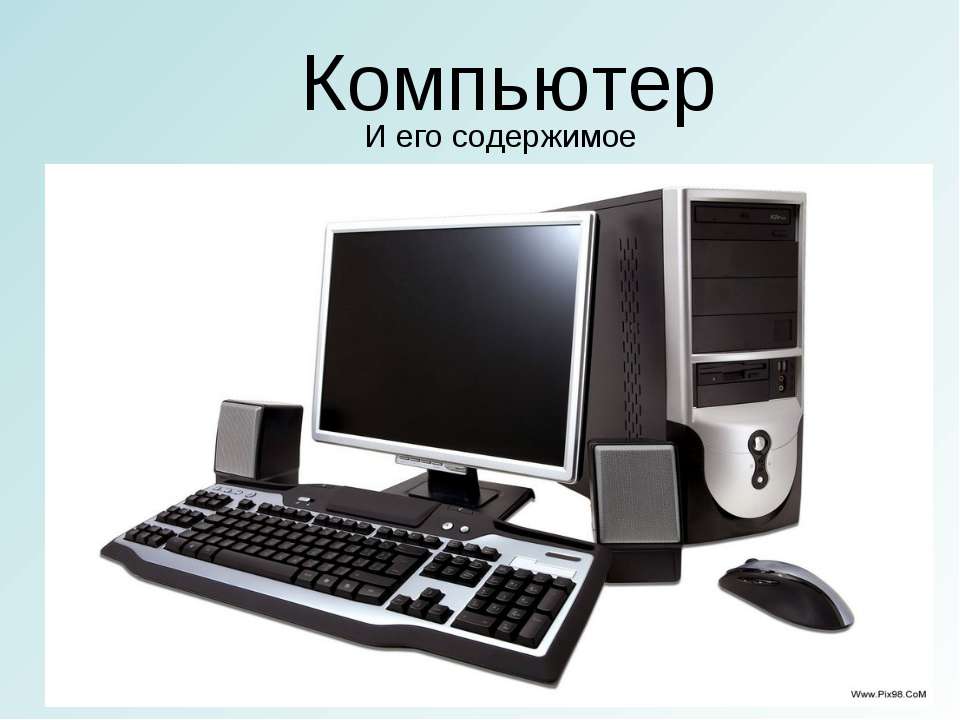

Компьютер И его содержимое

2. Внешние устройства компьютера. 1. Что такое компьютер? .

Компьютер — это многофункциональное электронное устройство, предназначенное для накопления, обработки и передачи информации.

Внешние устройства компьютера:

Монитор

Системный блок Вид спереди Вид сзади

Клавиатура

Мышь

Принтер

Сканер

Акустика (сабвуфер с колонками)

Наушники

Микрофон

Проектор

Модем

СИТУАЦИЯ: Покупаем новый компьютер

Что обозначают шифры в записи характеристики ПК и почему они у всех разные? Как определить, какой компьютер лучше для той или иной цели приобретения? Как проконсультировать друга о покупке нового ПК? Как различить офисный компьютер от игрового?

Тема урока: «Назначение, состав, основные характеристики компьютера»

Цель: «Компетентность в области современного устройства компьютера».

Задачи: 1) изучение и анализ аппаратных объектов ПК; 2) определение назначения и состава ПК; 3) практическое определение основных характеристик компьютера по представленным моделям; 4) определение рациональности использования современного компьютера в разных областях профессиональной деятельности.

Классификация персональных компьютеров: Универсальные (офисные) Планшетные Карманные Специализированные Геймерские (игровые)

Виды мониторов ЭЛТ-мониторы ЖК-мониторы LED-мониторы Технические характеристики мониторов Размер экрана измеряется в дюймах (1 дюйм = 2,54 см); Разрешение экрана измеряется в пикселах (точках); Частота измеряется в Герцах (Гц)

Принтеры Матричный Лазерный Струйный красящая лента тонер чернила

Состав системного блока ПК

Системная шина - (магистраль) обеспечивает сопряжение и связь всех устройств ПК между собой.

Основные узлы компьютера: системная плата; блок питания; жесткий диск; дисковод; DVD-дисковод; разъемы и шлейфы для устройств ПК.

На системной (материнской) плате размещаются: микропроцессор; математический сопроцессор; Слоты для микросхем оперативной памяти; контроллеры внешних устройств; звуковая и видеокарты; таймер

Микропроцессор — это центральный блок персонального компьютера, предназначенный для выполнения арифметических и логических операций над информацией.

Характеристики микропроцессора : Тактовая частота (измеряется в МГц) Разрядность (измеряется в байтах)

Жесткий диск

Характеристика жесткого диска Интерфейс - ATA (IDE), SATA, SCSI, SAS, FireWire, USB, SDIO и Fibre Channel. Ёмкость - количество данных, которые могут храниться накопителем. Ёмкость современных устройств достигает 500Гб - 1 Тб. Физический размер - либо 3,5, либо 2,5 дюйма.

Оперативная память DDR DDR2 DDR3

Характеристика оперативной памяти Частота системной шины Х объем данных, передаваемых за один такт = пропускная способность (производительность). Шириной шины современной памяти составляет 64 бита (или 8 байт). Отсюда считаем, что производительность оперативной памяти типа DDR400 равна 400 МГц х 8 байт = 3200 Мбайт (или 3.2 Гбайт) в секунду. Отсюда происходит другое обозначение памяти - PC3200.

Таймер

Звуковая карта

Характеристика звуковой карты Интерфейс – 16-битный разъем (слот) Частота – 44,1 КГц Наличие чипа синтезатора Наличие Mid-интерфейса Наличие микшера

Видеокарта

Характеристика видеокарты Тактовая частота – от 650 до 1544 МГц Объем – от 1 до 3 Гб Частота видеопамяти - от 533 МГц до 1375 МГц Память – от GDDR3 до GDDR5

Сетевая карта

Характеристика сетевой карты Скорость передачи данных - от 1000 Мбит/с Интерфейс - PCI-E Чип - Intel

Блок питания

Внешние разъемы системного блока ? ? ? ? ? ? ?

Разъем для подключения монитора в системный блок:

Разъем для подключения мыши в системный блок:

Разъем для подключения клавиатуры в системный блок:

Разъем для подключения акустики в системный блок

Разъем для подключения видеопроектора в системный блок:

Разъем для подключения модема в системный блок:

Разъем для подключения USB-устройств в системный блок:

Состав системного блока: Корпус Блок питания 4. Кулер (система охлаждения) 5. Оперативная память 6. Видеокарта 7. Звуковая карта 8. Сетевая карта 9. DVD(CD)-ROM 10. Дисковод 3,5” 11. Жесткий диск 12. Материнская плата

Архитектура ПК: (Схема Джон фон Неймана)

Задание №2 (Рабочая тетрадь) Человек Мозг Органы зрения Органы речи Органы слуха Желудок и кишечник Легкие Сердце Кровеносная система Руки Кожа Компьютер Монитор, видеокарта Колонки, наушники Жесткий диск Микропроцессор, внешняя и оперативная память Блок питания Корпус системного блока Кулер (система охлаждения) Шлейфы, провода Микрофон Клавиатура, мышь

Задание №2 (Рабочая тетрадь) Человек Мозг Органы зрения Органы речи Органы слуха Желудок и кишечник Легкие Сердце Кровеносная система Руки Кожа Компьютер Монитор, видеокарта Акустика, наушники Жесткий диск Микропроцессор, внешняя и оперативная память Блок питания Корпус системного блока Кулер (система охлаждения) Шлейфы, провода Микрофон Клавиатура, мышь

Задание №3: Разделиться на 2 подгруппы. С помощью учебного стенда и карточек с названиями определить устройства системного блока.

Задание №4: Представьте, что Вы менеджер магазина компьютерной техники. Вам необходимо подобрать покупателю такой компьютер, который бы подходил запросам покупателя (используйте предложенные характеристики устройств компьютерной техники задания №4 Рабочей тетради)

Электронный тест http://deb.ucoz.ru/tests/0-27-0#

Подведение итогов

Домашнее задание Составить техническую характеристику собственного домашнего ПК Учебник Е.В.Михеева «ИТ в ПД» §2.11, с.71
