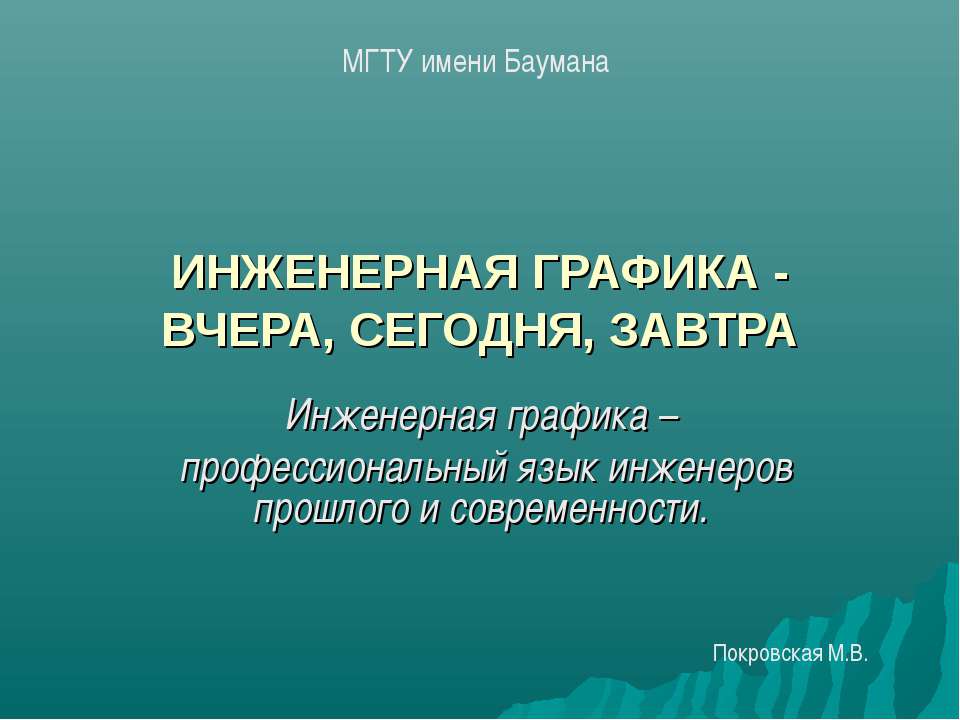

ИНЖЕНЕРНАЯ ГРАФИКА - ВЧЕРА, СЕГОДНЯ, ЗАВТРА Инженерная графика – профессиональный язык инженеров прошлого и современности. МГТУ имени Баумана Покровская М.В.

ИСТОРИЯ ИНЖЕНЕРНОЙ ГРАФИКИ В КОНТЕКСТЕ КУЛЬТУРЫ "Совершенно невозможно определить место науки в нашей культуре, минуя ее историю". С.П.Капица

Инженерная графика — ветвь могучего дерева языка графики — уникального языка человеческой культуры. Язык графики — лаконичен. В его алфавите лишь два знака — точка и линия (прямая или дуга кривой). Язык графики точен и нагляден. Язык графики универсален. Этот язык — древнейший из языков мира.

Первые, дошедшие до нашего времени графические изображения, относят к 20 тысячелетию до нашей эры. В разных местах земного шара — в Испании, Сахаре, Швеции, на Урале, Кавказе, находятся наскальные изображения людей, животных, бытовых сцен. Уже в те далекие времена, графическое изображение служило средством представления, передачи и хранения информации

Письменность развилась позднее графического языка на основе рисуночных образов и была визуализирована графическими элементами.

Первые изображения, которые можно отнести уже к непосредственно к инженерной графике, связаны с проблемами строительства. Один из примеров — план вавилонского дома с разрезом по дверным и оконным проемам и указанием клинописью размеров.

В египетской графике отмечают много приемов, присущих современным способам отображения: изображения выполнялись по законам ортогонального проецирования с набором условных приемов.

В античной Греции графика использовалась при проектировании монументальных сооружений, для иллюстрации математических трудов

Одним из первых известных трудов по инженерной графике был трактат «10 книг по архитектуре» римского инженера Витрувия (I в. до н.э.)

В средние века необходимость наглядного и точного изображения производственных процессов вызвала к жизни новый способ отображения – аксонометрию

Способ проекции с числовыми отметками был впервые применен в навигационных картах XVI в.

В эпоху Ренессанса были теоретически обоснованы законы линейной и воздушной перспективы

Леонардо да Винчи — ученый в искусстве, изобретатель и художник-дизайнер в технике, "ежедневно делал модели и чертежи…, ибо его мозг никогда не прекращал своих выдумок" (Вазари).

В России графическое искусство развивалось на почве иконописных традиций, одним из приемов которой была обратная перспектива

Первое упоминание о русских чертежах - в описи царского архива около 1578 года Чертежи выполнялись для нужд картографии, строительства, промышленности и военного дела

Петровские реформы начала XVIII в. придали ускорение развитию графической культуры России

В 1736 году в трактате А. Фрезье были приведены все известные к началу XVIII в. способы графического отображения

Теоретические основания начертательной геометрии связаны с именем Г. Монжа (1746-1818)

С начала XIX в. Начертательную геометрию стали изучать в российских учебных заведениях

ИНЖЕНЕРНАЯ ГРАФИКА: ВЗГЛЯД В БУДУЩЕЕ

Сегодня новые информационные технологии стремительно расширяют палитру графических возможностей, изменяя не только технологию, но и идеологию проектирования.

"Завтра" инженерной графики — это CALS-технологии (Continuous Acquisition and Lifecycle Support) — компьютерное сопровождение и поддержка жизненного цикла изделия на всех его этапах, что дает огромный выигрыш в качестве и времени

При современной идеологии проектирования еще более Графическая культура становится второй грамотностью, одной из составляющих профессиональной компетентности современного инженера.
