«Оптоволоконные сети» Презентация на тему:

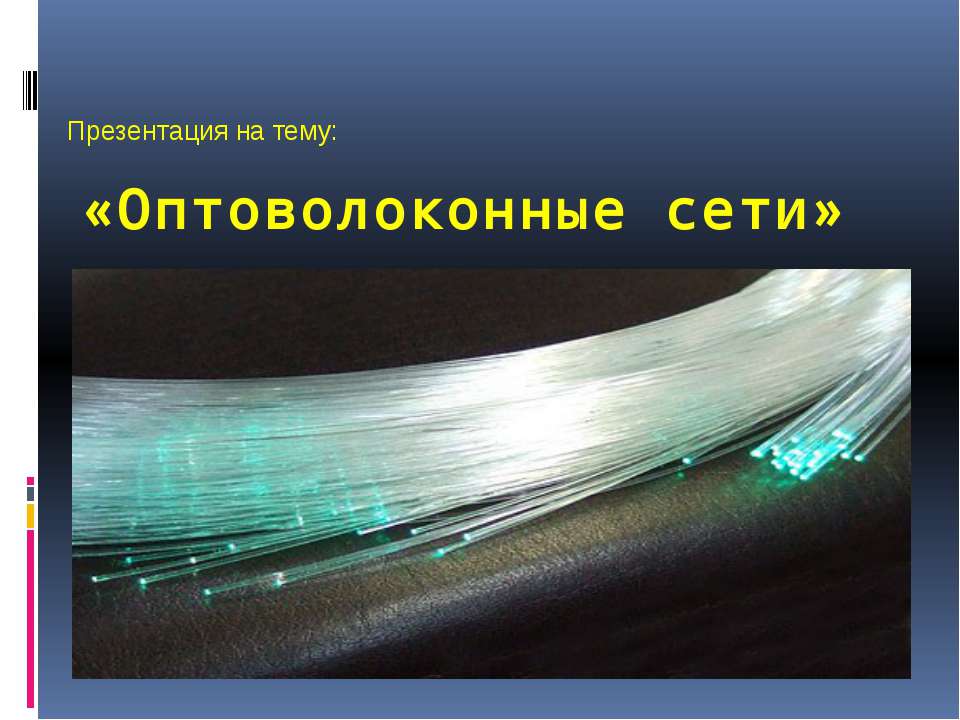

1 слайд

«Оптоволоконные сети» Презентация на тему:

Оптоволокно - высоконадежная система для передачи голоса и данных на большие расстояния. Обладая низ
2 слайд

Оптоволокно - высоконадежная система для передачи голоса и данных на большие расстояния. Обладая низкими потерями, оптоволоконная линия связи способна транслировать сигнал на расстояния до десятков километров без использования промежуточных усилителей.

Оптоволоконный кабель.
3 слайд

Оптоволоконный кабель.

Существуют два различных типа оптоволоконных кабелей: Многомодовый, или мультимодовый, кабель, более
4 слайд

Существуют два различных типа оптоволоконных кабелей: Многомодовый, или мультимодовый, кабель, более дешевый, но менее качественный; Одномодовый кабель, более дорогой, но имеющий лучшие характеристики.

Преимущества оптоволокна: Абсолютная защищенность оптоволокна от электрических помех, наводок; Полно
5 слайд

Преимущества оптоволокна: Абсолютная защищенность оптоволокна от электрических помех, наводок; Полное отсутствие излучения во вне; Подключиться к этому типу кабеля для несанкционированного прослушивания сети практически невозможно; Скорость передачи данных через оптоволоконные системы составляет более от 1 до 10Гбит/с.  Позволяет передавать информацию на большие расстояния. Пожаро- и взрывобезопасность при изменении физических и химических параметров Малые габариты и масса Высокая надёжность оптической среды: оптические волокна не окисляются, не намокают, не подвержены слабому электромагнитному воздействию.

Недостатки оптоволокна: Относительная хрупкость оптического волокна. При сильном изгибании кабеля (о
6 слайд

Недостатки оптоволокна: Относительная хрупкость оптического волокна. При сильном изгибании кабеля (особенно, если в качестве силового элемента используется стеклопластиковый пруток) возможна поломка волокон или их замутнение из-за возникновения микротрещин. Сложность соединения в случае разрыва. Сложная технология изготовления как самого волокна, так и компонентов ВОЛС. Сложность преобразования сигнала (в интерфейсном оборудовании). Относительная дороговизна оптического оконечного оборудования. Замутнение волокна с течением времени вследствие старения.

Устройства: Оптический кросс — коробка для соединения волокон оптического кабеля со стандартными раз
7 слайд

Устройства: Оптический кросс — коробка для соединения волокон оптического кабеля со стандартными разъёмами.

Кабельная муфта   -     устройство для механического и электрического соединения кабелей  в кабельну
8 слайд

Кабельная муфта   -     устройство для механического и электрического соединения кабелей  в кабельную линию, а также для присоединения её к электрическим установкам и линиям электропередачи.

Мультиплексор в оптике — устройство в ВОЛС, позволяющее, с помощью пучков света с разными длинами во
9 слайд

Мультиплексор в оптике — устройство в ВОЛС, позволяющее, с помощью пучков света с разными длинами волн и дифракционной решетки (фазовой, амплитудной), передавать по одной коммуникационной линии одновременно несколько различных потоков данных.

Медиаконвертер (также преобразователь среды) — это устройство, преобразующее среду распространения с
10 слайд

Медиаконвертер (также преобразователь среды) — это устройство, преобразующее среду распространения сигнала из одного типа в другой.

Сетево й транси вер — устройство для передачи и приёма сигнала между двумя физически разными средами
11 слайд

Сетево й транси вер — устройство для передачи и приёма сигнала между двумя физически разными средами системы связи. Это приёмник-передатчик, физическое устройство, которое соединяет интерфейс хоста с локальной сетью, такой как Ethernet.

Достоинства волоконно-оптических линий обусловило их широкое применение в телекоммуникационных сетях
12 слайд

Достоинства волоконно-оптических линий обусловило их широкое применение в телекоммуникационных сетях самых разных уровней — от межконтинентальных магистралей до корпоративных и домашних компьютерных сетей.

Спасибо за внимание!
13 слайд

Спасибо за внимание!
