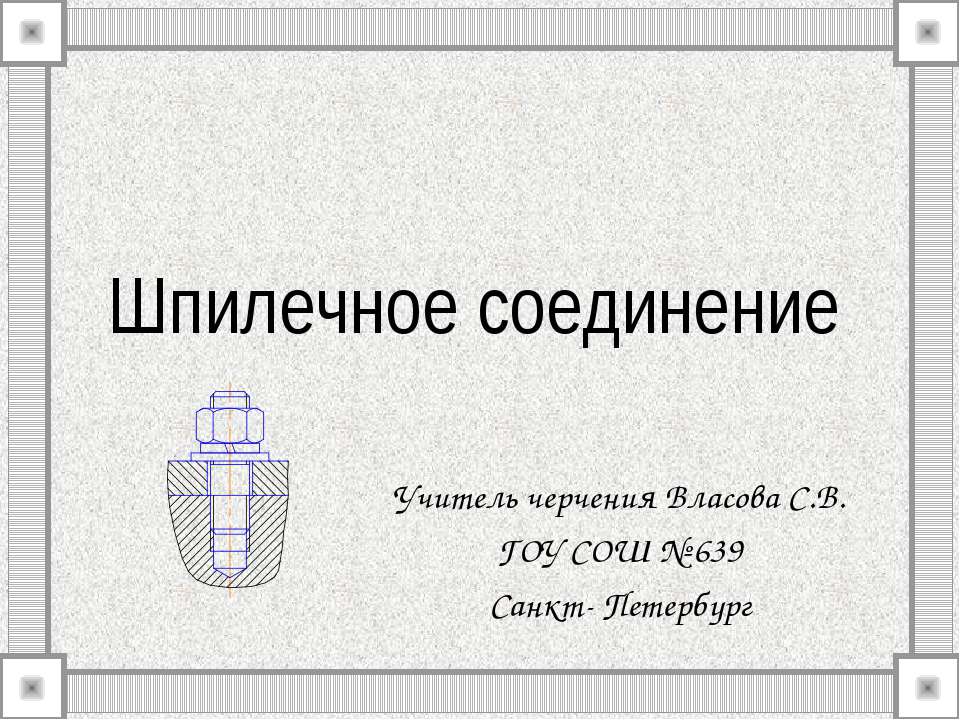

Шпилечное соединение Учитель черчения Власова С.В. ГОУ СОШ № 639 Санкт- Петербург

Шпилечное соединение- соединение, обеспечивающее быстрый монтаж и демонтаж соединяемых деталей, одной- относительно тонкой, другой- массивной. Шпильки применяются вместо болтов, когда нет места для головки болта или нецелесообразна установка длинного болта при значительной толщине одной из соединяемых деталей.

Шпилечный комплект состоит из шпильки, гайки, шайбы.

Вопросы 1. Шпилечное соединение используют в следующих случаях: а) для соединения двух массивных деталей; б) для соединения относительно тонкой детали и массивной;. в) для соединения двух тонких деталей. 2.В шпилечный комплект входят: а) соединяемые детали, шпилька, гайка, шайба; б) шпилька, гайка, шайба; в) соединяемые детали. 3.Рабочая длина шпильки- это: а) длина всего цилиндрического стержня; б) длина шпильки без посадочного конца; в ) длина шпильки без стяжного конца; г ) длина стяжного конца;; д) длина посадочного конца.

Задания 1.Перечислите сходства шпилечного и болтового соединения. 2.Перечислите различия между шпилечным и болтовым соединением. 3.Расшифруйте следующие обозначения: Шпилька М12 x 1,25 x 60 Шпилька М 10 x 60

Выполните задание
