Презентация - "Закон Ома для участка цепи"

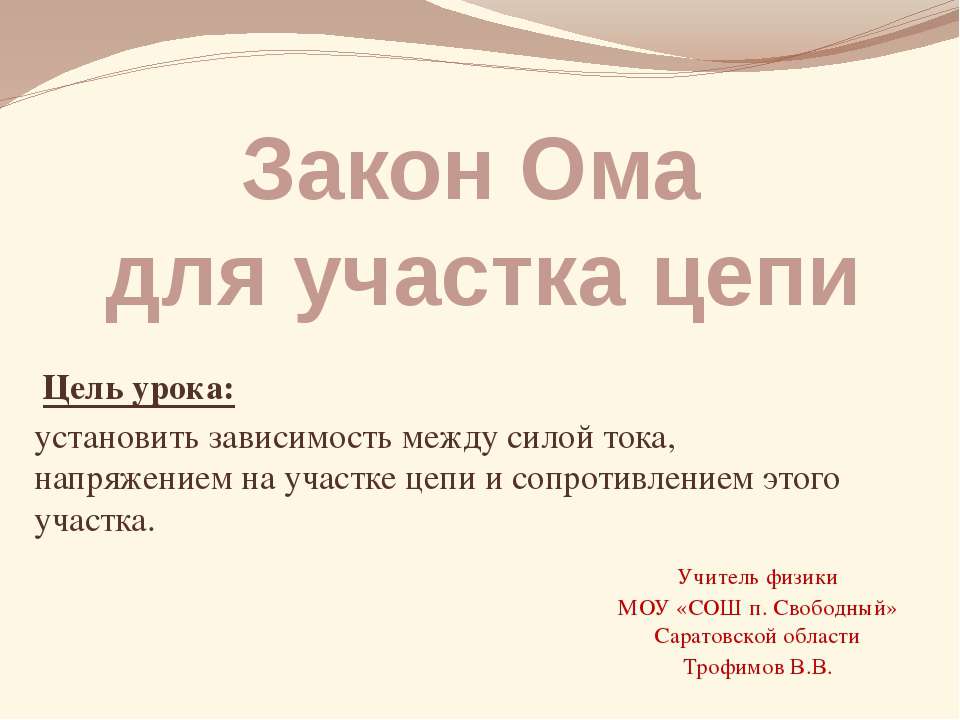

Закон Ома для участка цепи Цель урока: установить зависимость между силой тока, напряжением на участке цепи и сопротивлением этого участка. Учитель физики МОУ «СОШ п. Свободный» Саратовской области Трофимов В.В.

Основные величины, характеризующие электрическую цепь. Характеризует электрическое поле. U вольт [В] Характеризует сам проводник. Характеризует электрический ток в проводнике. R I ампер [А] ом [Ом] Название Что характеризует? Обозначение Единицы измерения Напряжение Сила тока Сопротивление

Вопрос первый: Как зависит сила тока в цепи от напряжения при постоянном сопротивлении? 1. Собрать схему, представленную на рисунке. 2. Изменяя реостатом силу тока в цепи, найти соответствующее значение напряжения и заполнить таблицу. 3. Построить график зависимости силы тока от напряжения. U,B I,A R, Oм const const const

Вопрос второй: Как зависит сила тока в цепи от сопротивления при постоянном напряжении? 1. Собрать схему, представленную на рисунке. 2. Изменяя сопротивление участка цепи R, найти соответствующую силу тока и заполнить таблицу. 3. Построить график зависимости силы тока от сопротивления. U,B I,A R, Oм const const const

Выводы: Первая группа – R = const, I~ U Вторая группа – U = const, I ~ 1/R.

Тогда сможем записать

Это выражение называется законом Ома для участка цепи Сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению

Удобно запомнить! U I R

Георг Ом (1787-1854) Родился 16 марта 1787 года в семье слесаря. Отец придавал большое значение образованию детей. Хотя семья постоянно нуждалась, Георг учился сначала в гимназии, а потом в университете. Сначала он преподавал математику в одной из частных школ Швейцарии. Физикой Георг Ом стал интересоваться позже. Свою научную деятельность начал с ремонта приборов и изучения научной литературы. Создание первого гальванического элемента открыло перед физиками новую область исследований, и Ом сделал важнейший шаг на пути создания теории электрических цепей. В 1825 году он представил научному миру плоды своего труда в виде статьи, которую озаглавил “Предварительное сообщение о законе, по которому металлы проводят электричество”. Сейчас это сообщение мы называем законом его имени. В честь этого ученого также названа единица сопротивления.

Решим задачу На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?

Домашнее задание § 44
