Презентация - "Изобретение радио и принцип радиосвязи"

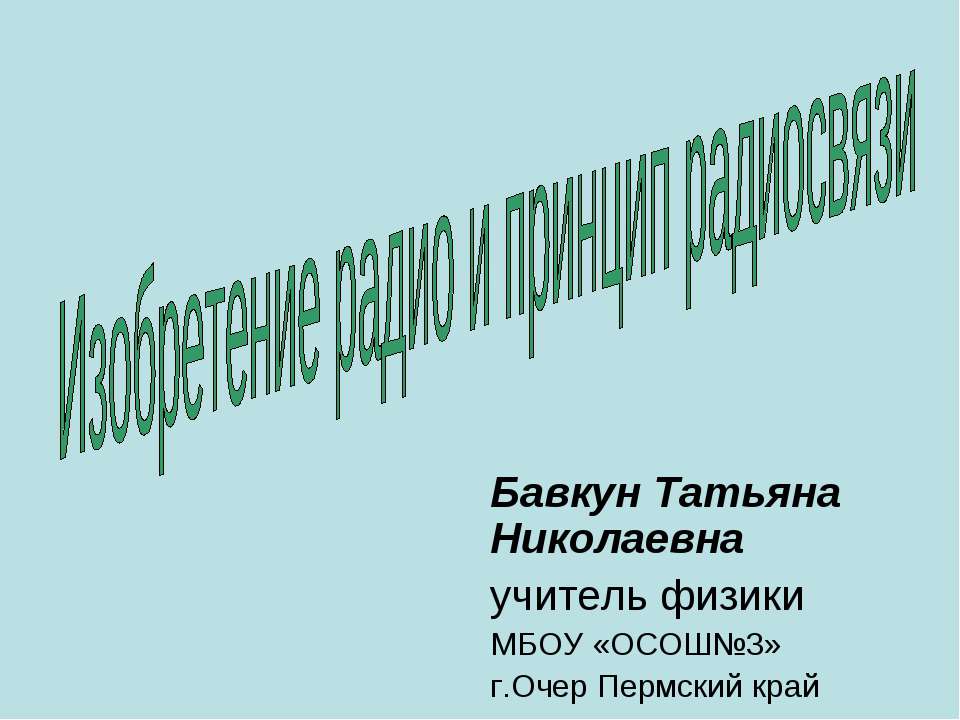

Бавкун Татьяна Николаевна учитель физики МБОУ «ОСОШ№3» г.Очер Пермский край

Содержание: История создания Первый радиоприемник Принцип радиосвязи Передача радиосигнала Радиосвязь Радиоприемники 60 – 80х Современные радиоприемники Контроль урока

История создания Русский ученый Александр Степанович Попов, который 25 апреля по старому стилю (7 мая - по новому стилю) 1895 года впервые в мире сделал научный доклад для научно-технической общественности об изобретенном им методе использования излученных электромагнитных волн для беспроводной передачи электрических сигналов, содержащих полезную информацию для получателя, и продемонстрировал такую передачу в действии, получая в приемнике эту информацию.

Приемник А.С. Попова

Он изготовил достаточно чувствительный и надежный когерер — стеклянная трубка с опилками подвешена между зажимами М и N. Над трубкой расположен электрический звонок, так чтобы его молоточек мог ударять по трубке. Ток от батареи (4–5 В) постоянно циркулирует от зажима Р к платиновой пластинке А и далее через порошок, содержащийся в трубке, к другой пластинке В, и по обмотке нижнего электромагнитного обратно к батарее. Сила этого тока недостаточна для притяжения якоря реле, но если на трубку воздействует электромагнитная волна, то ее сопротивление уменьшится в несколько тысяч раз, и замкнется в точке С и включит через цепь СД звонковое реле. Якорь звонка притягивается, и молоточек ударяет по звонку. Но тогда размыкается электрическая цепь звонка (вот где проявился изобретательский талант А.С. Попова), молоточек опускается вниз, восстанавливая чувствительность когерера, и прибор снова готов к приему новой электромагнитной волны.

Устройство радиоприемника

Устройство радиоприемника

Радиоприемники 60-80х

Принцип радиосвязи Передающая часть 1 2 3 4 1 2 3 Приемная часть

Модуляция Высокочастотная волна Низкочастотная звуковая волна Модулированная по амплитуде высокочастотная волна

детектирование Модулированная по амплитуде высокочастотная волна Низкочастотная звуковая волна детектор

Школьный радиопередатчик Школьный радиоприемник

Передача радиосигнала

Современные радиоприемники

Радиосвязь Радиосвязь - это передача информации с помощью электромагнитных волн. Электромагнитные волны распространяются на огромные расстояния, поэтому их используют для передачи звука (радиоволн) и изображения (телевидение). Радиосвязь – передача и прием информации с помощью радиоволн, распространяющихся в пространстве без проводов.

Космическая радиосвязь

Региональная радиовещательная сеть

тест по материалам урока: 1. Что такое ЭМВ? А) колебание распространяющееся в пространстве. Б) распространяющееся в пространстве ЭМП. В) распространяющееся в пространстве МП. Г) распространяющееся в пространстве ЭП.

тест по материалам урока: 2. Модулятор – это А) процесс сложения НЧК и ВЧК. Б) процесс изменения частоты ВЧК. В) устройство в котором происходит наложение НЧВ на ВЧВ. Г) устройство в котором происходит изменение частоты ВЧК.

тест по материалам урока: 3. Амплитудная модуляция – это А) измерение амплитуды колебаний. Б) изменение периода волны. В) изменение амплитуды ВЧК. Г) изменение частоты звуковой волны.

тест по материалам урока: 4. Детектор – это А) устройство, распознающее ложь. Б) устройство, выделяющее НЧВ из модулированной ВЧВ. В) устройство, складывающее ВЧВ и НЧВ. Г) устройство радиоприемника.

тест по материалам урока: 5. День радио : А) 7 мая. Б) 7 марта. В) 14 мая. Г) 14 марта.

Правильные ответы: Б,В,В,Б,А.

Литература: Ю.Павленко. Начала физики. «Экзамен», Москва, 2007 г. Настольный справочник школьника. «Весь», С-Пб., 2006 г. Г.Мякишев, Б.Буховцев. Физика-11. «Просвещение», 2006 г. Материалы сети Интернет.
