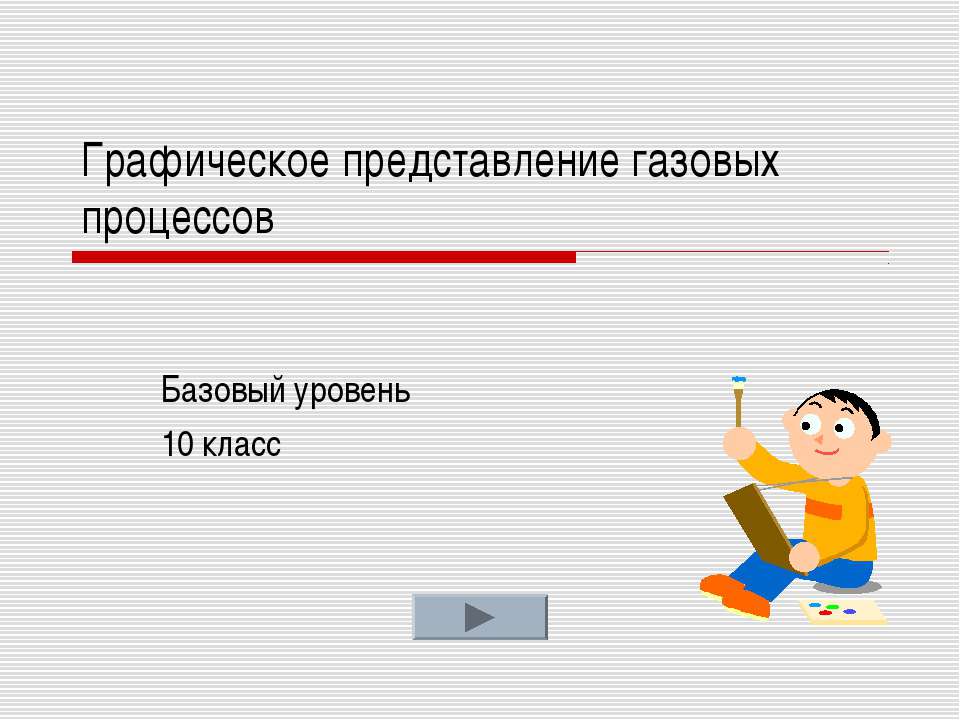

Графическое представление газовых процессов Базовый уровень 10 класс
Графики газовых процессов изображают в координатах p,V; p,T; V,T. Перед построением графика следует получить аналитическое выражение функции процесса из уравнения Менделеева-Клапейрона или уравнений газовых законов. Введение
Задача На рисунке в координатах V,T представлен график цикла газа некоторой массы(1 -4). Изобразите этот цикл в координатах p,V; p,T V T 1 4 3 2 0
Решение:1шаг: анализ участков цикла. 2 шаг: построение графиков. V T V T Р Р 0 0 0 1 2 3 4 1-2 P=увел V=const T=увел З-н Шарля 2-3 P=умен. T=const V=увел. З-н Бойля-Мариотта 3-4 P=умен V=const T=умен. З-н Шарля 4-1 P=const V=умен T=умен З-н Гей-Люссака 1 2 3 4 1 2 3 4
Участок 1-2 Перевод газа из состояния 1 в состояние 2 совершается при увеличении температуры и давления при постоянном объеме, этот участок отображает изохорное нагревание газа. Построим это участок в координатах p,V; p,T.
Участок 2-3 Перевод газа из состояния 2 в состояние 3 совершается при постоянной температуре и если давление уменьшается, то объем растет, этот участок отображает изотермическое расширение газа. Построим это участок в координатах p,V; p,T.
Участок 3-4 Перевод газа из состояния 3 в состояние 4 совершается при уменьшении температуры и давления при постоянном объеме, этот участок отображает изохорное охлаждение газа. Построим это участок в координатах p,V; p,T.
Участок 4-1 Перевод газа из состояния 4 в состояние 1 совершается при уменьшении температуры и объема при постоянном давлении, этот участок отображает изобарное сжатие газа. Построим это участок в координатах p,V; p,T.
