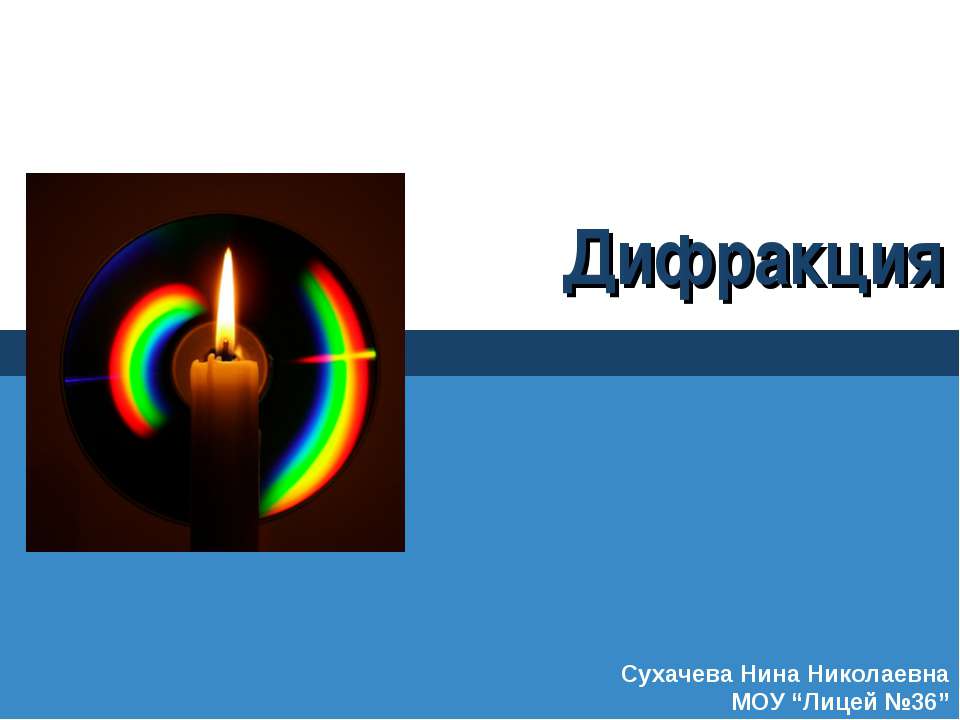

Дифракция Сухачева Нина Николаевна МОУ “Лицей №36”
1 слайд

Дифракция Сухачева Нина Николаевна МОУ “Лицей №36”

Дифракция механических волн Дифракция – отклонение от прямолинейного распространения и огибание волн
2 слайд

Дифракция механических волн Дифракция – отклонение от прямолинейного распространения и огибание волнами препятствий

Дифракция механических волн Дифракция Дифракция Дифракция Общее свойство волн любой природы Существу
3 слайд

Дифракция механических волн Дифракция Дифракция Дифракция Общее свойство волн любой природы Существует всегда Становится заметной, если размеры препятствия меньше длины волны Причина: вторичные волны, создаваемые точками среды, находящимися на краях отверстий или препятствий (принцип Гюйгенса), проникают за препятствие, волновая поверхность искривляется и волна огибает препятствие

Дифракция механических волн Дифракция не наблюдается (исключение: края преград) Дифракция наблюдаетс
4 слайд

Дифракция механических волн Дифракция не наблюдается (исключение: края преград) Дифракция наблюдается – длина волны – диаметр отверстия

Дифракция света Из-за дифракции от отверстий выходят два частично перекрывающихся конуса Когерентные
5 слайд

Дифракция света Из-за дифракции от отверстий выходят два частично перекрывающихся конуса Когерентные волны интерферируют Для дифракции характерно не столько загибание за края преград, сколько возникновение за преградой интерференционной картины Дифракция света – отклонение от прямолинейного направления на резких неоднородностях среды

Принцип Гюйгенса-Френеля Волновая поверхность в любой момент времени представляет собой не просто ог
6 слайд

Принцип Гюйгенса-Френеля Волновая поверхность в любой момент времени представляет собой не просто огибающую вторичных волн, а результат их интерференции Френель построил количественную теорию дифракции, позволяющую рассчитывать дифракционную картину, возникающую при огибании светом любых препятствий

Дифракционные картины от различных препятствий Дифракция на дисках различного диаметра. В центра т.н
7 слайд

Дифракционные картины от различных препятствий Дифракция на дисках различного диаметра. В центра т.н. пятно Пуассона Дифракция на прямолинейном крае Дифракция на круглом отверстии по мере приближения к экрану с отверстием

Дифракционные картины от различных препятствий
8 слайд

Дифракционные картины от различных препятствий

Дифракционная решетка Условие max: - длина волны - угол отклонения световых лучей вследствие дифракц
9 слайд

Дифракционная решетка Условие max: - длина волны - угол отклонения световых лучей вследствие дифракции k - порядок спектра - период решетки Дифракционная решетка – совокупность большого числа очень узких щелей, разделенных непрозрачными промежутками

Дифракционные спектры Дифракционная решетка – спектральный прибор, служащий для разложения света и и
10 слайд

Дифракционные спектры Дифракционная решетка – спектральный прибор, служащий для разложения света и измерения длины волны

Примеры дифракции света Звезды Венцы Компакт-диск
11 слайд

Примеры дифракции света Звезды Венцы Компакт-диск

Границы применимости геометрической оптики Дифракция устанавливает предел разрешающей способности лю
12 слайд

Границы применимости геометрической оптики Дифракция устанавливает предел разрешающей способности любого оптического прибора Дифракция не видна, резкая тень Проявляются волновые свойства, изображение смазывается – расстояние до предмета, d – размер предмета
