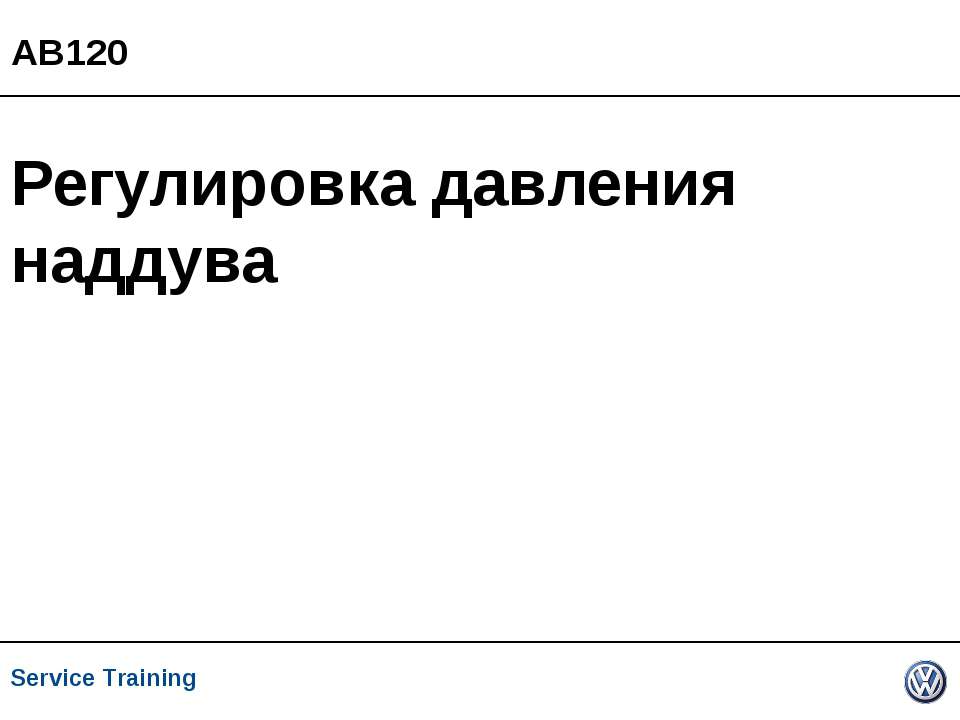

Регулировка давления наддува АВ120 Service Training
1 слайд

Регулировка давления наддува АВ120 Service Training

Регулировка давления наддува Турбонаддув Наддув с помощью турбонаддува является одним из известных с
2 слайд

Регулировка давления наддува Турбонаддув Наддув с помощью турбонаддува является одним из известных способов повышения мощности двигателей. При энергия потока отработавших газов используется для привода центробежного компрессора. * * Service Training

Регулировка давления наддува Турбонаддув Если сжатый воздух охладить, пропустив его через интеркулер
3 слайд

Регулировка давления наддува Турбонаддув Если сжатый воздух охладить, пропустив его через интеркулер (промежуточный охладитель), то его плотность станет еще больше, а значит увеличится и наполнение цилиндров. * * Service Training

Регулировка давления наддува Турбонаддув Ограничение числа оборотов турбины достигается путем перепу
4 слайд

Регулировка давления наддува Турбонаддув Ограничение числа оборотов турбины достигается путем перепускания части отработавших газов в обход турбины. * * Service Training

Регулировка давления наддува Турбонаддув Ограничение числа оборотов турбины От двигателя К катализат
5 слайд

Регулировка давления наддува Турбонаддув Ограничение числа оборотов турбины От двигателя К катализатору Перепускной клапан N75 Блок управления От воздушного фильтра От потенциометра дрос. заслонки К датчику давления Сигнал управления 0 - 100 % SSP 111 К двигателю Турбина Ротор * * Service Training

Регулировка давления наддува Турбонаддув Регулирование числа оборотов турбины на принудительном холо
6 слайд

Регулировка давления наддува Турбонаддув Регулирование числа оборотов турбины на принудительном холостом ходе Для этого применяется система перепуска сжатого в компрессоре воздуха через клапан. От воздушного фильтра Перепускной клапан к нагнетателю К двигателю Дроссельная заслонка От двигателя * * Service Training

Регулировка давления наддува Турбонаддув Регулирование числа оборотов турбины на принудительном холо
7 слайд

Регулировка давления наддува Турбонаддув Регулирование числа оборотов турбины на принудительном холостом ходе Для этого применяется система перепуска сжатого в компрессоре воздуха через клапан. * * Service Training

Регулировка давления наддува Двигатель 1,4L (BLG) * * Service Training
8 слайд

Регулировка давления наддува Двигатель 1,4L (BLG) * * Service Training

* * Service Training
9 слайд

* * Service Training

Регулировка давления наддува Датчик давления наддува G31 с датчиком температуры воздуха всасывания G
10 слайд

Регулировка давления наддува Датчик давления наддува G31 с датчиком температуры воздуха всасывания G299 Использование сигналов Блок управления двигателя использует сигнал от датчика давления наддува для регулирования давления наддува турбонагнетателя с помощью магнитного клапана ограничения давления наддува. * * Service Training

Регулировка давления наддува Двигатель 1,4L (BLG) * * Service Training
11 слайд

Регулировка давления наддува Двигатель 1,4L (BLG) * * Service Training

Регулировка давления наддува Двигатель 1,4L (BLG) Запустить ролик * * Service Training
12 слайд

Регулировка давления наддува Двигатель 1,4L (BLG) Запустить ролик * * Service Training

Регулировка давления наддува Засасываемый воздух Выхлопные газы компрессор Регулировочная заслонка П
13 слайд

Регулировка давления наддува Засасываемый воздух Выхлопные газы компрессор Регулировочная заслонка Перепускной клапан Магнитная муфта радиатор Двигатель 1,4L (BLG) * * Service Training

* * Service Training
14 слайд

* * Service Training
