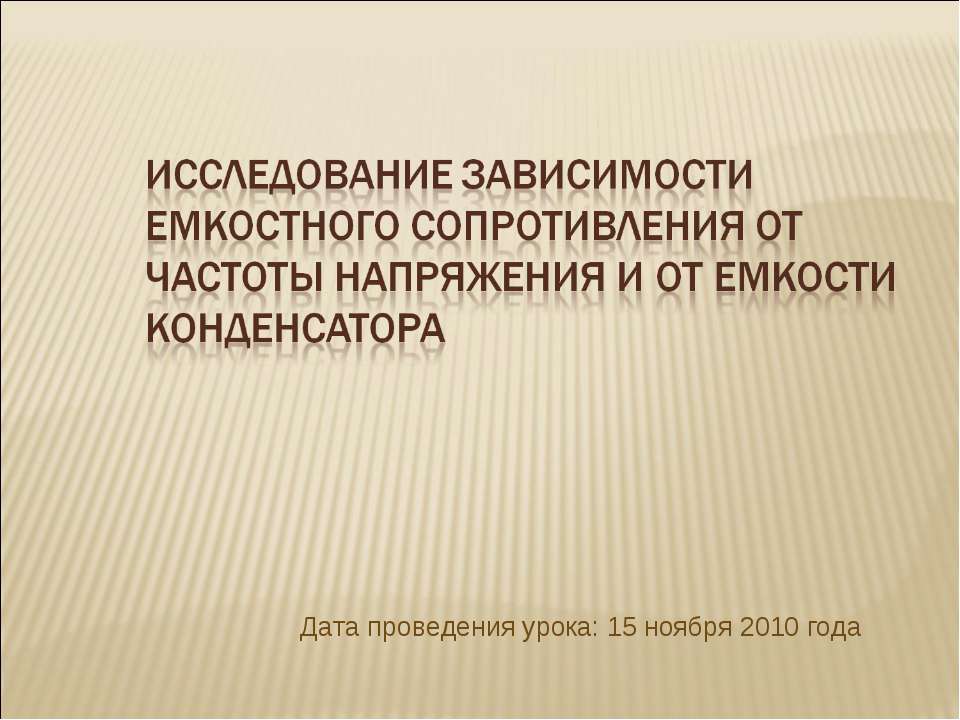

Презентация - "Исследование зависимости емкостного сопротивления от частоты напряжения и от емкости конденсатора"

Дата проведения урока: 15 ноября 2010 года

Установить зависимость емкостного сопротивления от частоты и емкости конденсатора

конденсатор 4,7 мкФ конденсатор 18,8 мкФ переменный резистор 470 Ом лампа 3,5 В, 0,25 А ключ цифровой вольтметр переменного тока модуль с клеммами для подключения источника питания громкоговоритель генератор звуковой частоты

Конденсатор подключен к источнику питания переменного напряжения, ток измеряется цифровым миллиамперметром, а напряжение цифровым вольтметром. Динамик служит для определения на слух частоты напряжения питания. Переменный резистор служит для регулирования громкости звука. Частота ν = 20 кГц , а уровень выходного сигнала – близкий к максимальному.

1) Записывали показания приборов и определили сопротивление емкостное по формуле: 2) Увеличивали плавно частоту генератора, демонстрировали при этом увеличение тока в цепи, а напряжение оставляли практически неизмененным. (увеличиваем до значения I = 900 mA) Для разных значений тока определили , делали выводы.

Установили зависимость емкостного сопротивления от величины емкости конденсатора. 1) Сделаем замер данных U и I при = 18,8 мкФ (для предыдущей работы) 2) Поменяли конденсаторы, сделали замер данных. U и I для = 4,7 мкФ. Сделали выводы.

При плавном увеличении частоты синусоидальных сигналов, подаваемых в цепь от генератора, при неизменном напряжении на его выводах, убедились, что ток увеличивается, а емкостное сопротивление обратно пропорционально частоте переменного напряжения. При уменьшении емкости конденсатора в 4 раза, по данным показаний вольтметра и амперметра, установили, что емкостное сопротивление примерно увеличилось в 4 раза. Значит, емкостное сопротивление обратно пропорционально емкости конденсатора.
