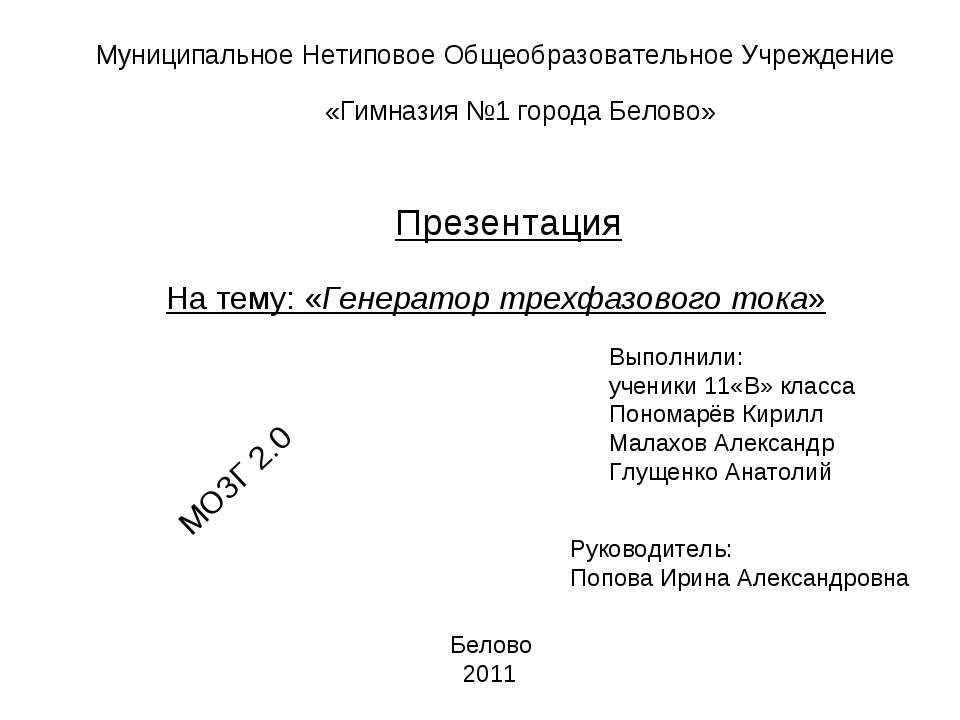

Презентация На тему: «Генератор трехфазового тока» Муниципальное Нетиповое Общеобразовательное Учреждение «Гимназия №1 города Белово» Руководитель: Попова Ирина Александровна Выполнили: ученики 11«В» класса Пономарёв Кирилл Малахов Александр Глущенко Анатолий Белово 2011 МОЗГ 2.0

Генератор трехфазного тока

Цели: 1) понять принцип действия трехфазного генератора 2) выяснить преимущества трехфазных систем 3) рассмотреть соединения в трехфазных цепях 4) сравнить фазное(Uф) и линейное(Uл) напряжения 5) рассмотреть схемы,графики для изучения и закрепления знания темы. 6) проделать опыт, применив полученные знания 7) сделать практические выводы

История возникновения… Михаи л О сипович Доли во-Доброво льский - русский электротехник польского происхождения, один из создателей техники трёхфазного переменного тока, немецкий предприниматель. Творческая и инженерная деятельность М. О. Доливо-Добровольского была направлена на решение задач, с которыми неизбежно пришлось бы столкнуться при широком использовании электроэнергии. Работа в этом направлении, на основе полученного Николой Теслой трёхфазного тока, в необычайно короткий срок привела к разработке трёхфазной электрической системы и совершенной, в принципе, не изменившейся до настоящего времени конструкции асинхронного электродвигателя. Таким образом, были получены токи с разностью фаз 120 градусов, была найдена связанная трёхфазная система, отличительной особенностью которой являлось использование для передачи и распределения электроэнергии только трёх проводов.

Устройство генератора трехфазного тока Принцип действия генератора основан на явлении электромагнитной индукции - возникновении электрического напряжения в обмотке статора, находящейся в переменном магнитном поле. Оно создается с помощью вращающегося электромагнита - ротора при прохождении по его обмотке постоянного тока. Основные элементы: Индуктором в генераторе трехфазного тока служит электромагнит, обмотка которого питается постоянным током. Индуктором является ротор, якорь генератора – статором. В пазах статора расположены три независимые электрич. обмотки, сдвинутые в пространстве на 120гр. При вращении ротора с угл.скоростью возникает ЭДС индукции,изменяющ. по гармоническому закону с частотой ω Вследствие сдвига обмоток в пространстве фазы колебаний сдвинуты на 2п/3 и 4п/3.

Сдвиг фаз колебаний в генераторе трехфазного тока

Соединения в трехфазных цепях Фазное напряжение – напряжение между началом и концом каждой фазной обмотки генератора. Линейное напряжение – напряжение между началами любых двух фазных обмоток.

Опыт Три катушки с сердечниками размещаются по окружности под углом 120° по отношению друг к другу. Каждая катушка соединена с гальванометром. В центре окружности на оси укрепляется прямой магнит. Если вращать магнит, то в каждой из трех цепей возникает переменный ток. При медленном вращении магнита можно заметить, что наибольшее и наименьшее значения токов и их направления будут в каждый момент во всех трех цепях различными.

Преимущества трехфазных систем: 1) экономичность производства и передачи электроэнегии 2) возможность получения относительно простого кругового вращающ. магнитного поля 3) возможность получения в одной установки двуч эксплутационных напряжений: фазного и линейного 4) использование меньшего кол-ва проводов в производстве Вывод: Благодаря этим преимуществам, трёхфазные системы наиболее распространённые в современной электроэнергетике.
