Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется
1 слайд

Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется для производства промышленной электроэнергии. Электромеханический генератор Генератор (от лат. generator - производитель) - устройство, аппарат или машина, производящая какой-либо продукт.

Энергия света c помощью солнечных батарей преобразуется в электрическую энергию. Солнечная батарея Ф
2 слайд

Энергия света c помощью солнечных батарей преобразуется в электрическую энергию. Солнечная батарея Фотоэлемент. При освещении некоторых веществ светом в них появляется ток, световая энергия превращается в электрическую. В данном приборе заряды разделяются под действием света. Из фотоэлементов составлены солнечные батареи. Применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах. Фотоэлемент

Тепловой источник тока - внутренняя энергия преобразуется в электрическую энергию Термопара Термоэле
3 слайд

Тепловой источник тока - внутренняя энергия преобразуется в электрическую энергию Термопара Термоэлемент (термопара) - две проволоки из разных металлов необходимо спаять с одного края, затем нагреть место спая, то в них возникает ток. Заряды разделяются при нагревании спая. Термоэлементы применяются в термодатчиках и на геотермальных электростанциях в качестве датчика температуры. Термоэлемент

Механический источник тока - механическая энергия преобразуется в электрическую энергию. До конца XV
4 слайд

Механический источник тока - механическая энергия преобразуется в электрическую энергию. До конца XVIII века все технические источники тока были основаны на электризации трением. Наиболее эффективным из этих источников стала электрофорная машина (диски машины приводятся во вращение в противоположных направлениях. В результате трения щеток о диски на кондукторах машины накапливаются заряды противоположного знака) Электрофорная машина

Использованные ресурсы и литература: А.В.Пёрышкин. Физика 8. Дрофа, М., 2007г. Томилин А.Н. Рассказы
5 слайд

Использованные ресурсы и литература: А.В.Пёрышкин. Физика 8. Дрофа, М., 2007г. Томилин А.Н. Рассказы об электричестве. http://ru.wikipedia.org http:// www.disel.ru http:// www.fizika.ru http:// www.edu.doal.ru http:// schools.mari-el.ru http:// www.iro.yar.ru Домашнее задание: § 32, стр73-77, вопросы 1-8 (устно), Задание 1 (по желанию); Домашний проект. Сделай батарейку (инструкция выдаётся каждому ученику).

Конец урока
6 слайд

Конец урока

Для опыта тебе понадобится: Прочное бумажное полотенце; пищевая фольга; ножницы; медные монеты; пова
7 слайд

Для опыта тебе понадобится: Прочное бумажное полотенце; пищевая фольга; ножницы; медные монеты; поваренная соль; вода; два изолированных медных провода; маленькая лампочка (1,5 В). Твои действия: Раствори в воде немного соли; Нарежь аккуратно бумажное полотенце и фольгу на квадратики чуть крупнее монет; Намочи бумажные квадратики в солёной воде; Положи друг на друга стопкой: медную монету, кусочек фольги, снова монету, и так далее несколько раз. Сверху стопки должна быть бумага, внизу – монета. Защищённый конец одного провода подсунь под стопку, второй конец присоедини к лампочке. Один конец второго провода положи на стопку сверху, второй тоже присоедини к лампочке. Что получилось? Домашний проект. Сделай батарейку.

5. Что является положительным и отрицательным полюсами источника тока? 6. Какие источники тока вы зн
8 слайд

5. Что является положительным и отрицательным полюсами источника тока? 6. Какие источники тока вы знаете? 7. Возникает ли электрический ток при заземлении заряженного металлического шарика? 8. Движутся ли заряженные частицы в проводнике, когда по нему идет ток? 9. Если вы возьмёте картофелину или яблоко и воткнёте в них медную и цинковую пластинки. Затем подсоедините к этим пластинкам 1,5-В лампочку. Что у вас получится? Закрепление материала. Вопросы:

Применение источников тока. Назовите приборы, изображённые на рисунках. Рис.1 Рис.2 Рис.6 Рис.3 Рис.
9 слайд

Применение источников тока. Назовите приборы, изображённые на рисунках. Рис.1 Рис.2 Рис.6 Рис.3 Рис.4 Рис.5

Что называют электрическим током? (Электрическим током называется упорядоченное движение заряженных
10 слайд

Что называют электрическим током? (Электрическим током называется упорядоченное движение заряженных частиц.) 2. Что может заставить заряженные частицы упорядоченно двигаться? (Электрическое поле.) 3. Как можно создать электрическое поле? (С помощью электризации.) 4. Можно ли искру, возникшую в электрофорной машине, назвать электрическим током? (Да, так как имеет место кратковременное упорядоченное движение заряженных частиц?) Закрепление материала. Вопросы:

       Герметичные малогабаритные аккумуляторы (ГМА).        ГМА используются для малогабаритных пот
11 слайд

       Герметичные малогабаритные аккумуляторы (ГМА).        ГМА используются для малогабаритных потребителей электрической энергии (телефонные радио-трубки, переносные радиоприемники, электронные часы, измерительные приборы, сотовые телефоны и др.).

Аккумулятор (от лат. accumulator - собиратель) - устройство для накопления энергии с целью ее послед
12 слайд

Аккумулятор (от лат. accumulator - собиратель) - устройство для накопления энергии с целью ее последующего использования.

Аккумулятор.
13 слайд

Аккумулятор.

Назовите источники тока, обозначенные цифрами 1, 2, 3, 4, 5.
14 слайд

Назовите источники тока, обозначенные цифрами 1, 2, 3, 4, 5.

Классификация источников тока Источник тока Способ разделения зарядов Применение Фотоэлемент Действи
15 слайд

Классификация источников тока Источник тока Способ разделения зарядов Применение Фотоэлемент Действие света Солнечные батареи Термоэлемент Нагревание спаев Измерение температуры Электромехани-ческий генератор Совершение механической работы Производство промышленной эл. энерг. Гальванический элемент Химическая реакция Фонарики, радиоприемники Аккумулятор Химическая реакция Автомобили

Аккумулятор - химический источник тока многоразового действия. Если поместить в раствор соли два уго
16 слайд

Аккумулятор - химический источник тока многоразового действия. Если поместить в раствор соли два угольных электрода, то гальванометр не показывает наличие тока. Если же аккумулятор предварительно зарядить, то его можно использовать в качестве самостоятельного источника тока. Существуют различные типы аккумуляторов: кислотные и щелочные. В них заряды разделяются также в результате химических реакций. Аккумулятор. Электрические аккумуляторы используются для накопления энергии и автономного питания различных потребителей.

Источники тока прошлого века…
17 слайд

Источники тока прошлого века…

Из нескольких гальванических элементов можно составить батарею.
18 слайд

Из нескольких гальванических элементов можно составить батарею.

Батарея (элемент питания) - обиходное название источника электричества для автономного питания порта
19 слайд

Батарея (элемент питания) - обиходное название источника электричества для автономного питания портативного устройства. Может представлять собой одиночный гальванический элемент, аккумулятор или их соединение в батарею для увеличения напряжения.

Рис. 1 Рис. 2 Рис. 3 Какие источники тока вы видите на рисунках?
20 слайд

Рис. 1 Рис. 2 Рис. 3 Какие источники тока вы видите на рисунках?

Устройство гальванического элемента Гальванический элемент- химический источник тока, в котором элек
21 слайд

Устройство гальванического элемента Гальванический элемент- химический источник тока, в котором электрическая энергия вырабатывается в результате прямого преобразования химической энергии окислительно-восстановительной реакцией.

Первая электрическая батарея появилась в 1799 году. Её изобрел итальянский физик Алессандро Вольта (
22 слайд

Первая электрическая батарея появилась в 1799 году. Её изобрел итальянский физик Алессандро Вольта (1745 - 1827) — итальянский физик, химик и физиолог, изобретатель источника постоянного электрического тока. Его первый источник тока – «вольтов столб» был построен в точном соответствии с его теорией «металлического» электричества. Вольта положил друг на друга попеременно несколько десятков небольших цинковых и серебряных кружочков, проложив меж ними бумагу, смоченную подсоленной водой.

Электрический ток – упорядоченное движение заряженных частиц. Для существования электрического тока
23 слайд

Электрический ток – упорядоченное движение заряженных частиц. Для существования электрического тока необходимы следующие условия: Наличие свободных электрических зарядов в проводнике; Наличие внешнего электрического поля для проводника.

Сравни опыты, проводимые на рисунках. Что общего и чем отличаются опыты? Источник тока - это устройс
24 слайд

Сравни опыты, проводимые на рисунках. Что общего и чем отличаются опыты? Источник тока - это устройство, в котором происходит преобразование какого-либо вида энергии в электрическую энергию. Устройства, разделяющие заряды, т.е. создающие электрическое поле, называют источниками тока.

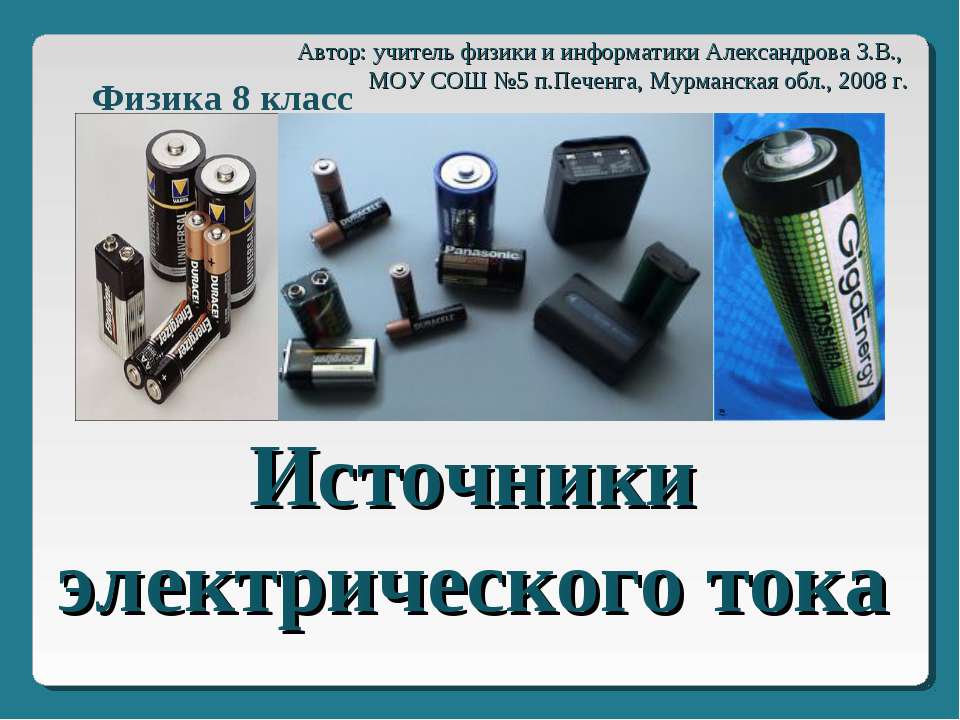

Источники электрического тока Автор: учитель физики и информатики Александрова З.В., МОУ СОШ №5 п.Пе
25 слайд

Источники электрического тока Автор: учитель физики и информатики Александрова З.В., МОУ СОШ №5 п.Печенга, Мурманская обл., 2008 г. Физика 8 класс
